Vakuumheber für Platten ermöglichen das sichere Heben, Transportieren und Positionieren schwerer Werkstücke. Unsere Plattenheber werden passend zu Material, Format, Oberfläche und erforderlicher Tragfähigkeit ausgelegt.
Nicht allein das Gewicht entscheidet. Format, Schwerpunkt und Saugdichtheit bestimmen, wie viele Sauggreifer erforderlich sind und wie sie angeordnet werden.
Vakuumerzeugung, Überwachung und Tragfähigkeit werden darauf abgestimmt. So lassen sich auch großformatige Platten sicher und ergonomisch transportieren und positionieren.
Oberfläche, Geometrie, Temperatur und Bewegungsrichtung bestimmen, welcher Sauggreifer eine Platte zuverlässig hält.
Für ebene, glatte und saugdichte Platten mit großzügiger Auflagefläche.
Gleicht leichte Unebenheiten, Wölbungen und Höhenunterschiede flexibel aus.
Ideal für schmale Platten, Profile und längliche Kontaktflächen.
Ermöglicht sicheres Greifen an Kanten und begrenzten Auflagebereichen.
Für warme Werkstücke und Prozesse mit erhöhter Temperaturbelastung.
Spezialnuten auf der Saugerunterseite vergrößern die wirksame Kontaktfläche zwischen Sauggreifer und Platte. Dadurch verbessert sich die Reibung – ein entscheidender Faktor beim vertikalen Heben, Schwenken oder seitlichen Transport.
Erreicht ein Sauggreifer bei horizontaler Aufnahme rechnerisch 1.000 N, stehen bei einem beispielhaften Reibwert von 0,5 vertikal nur etwa 500 N zur Verfügung. Deshalb werden Saugerform, Vakuumniveau, Kontaktfläche und Sicherheitsfaktor auf Plattenoberfläche, Gewicht und Bewegungsrichtung abgestim
Die gezeigten Vakuumheber für Platten übernehmen drei konkrete Aufgaben: einzelne Werkstücke mit einem kompakten Greifer aufnehmen, große Formate über mehrere Sauggreifer anheben und Glasscheiben kontrolliert schwenken.
Ideal für kleinere bis mittlere Platten und eine präzise Bedienung direkt am Werkstück.

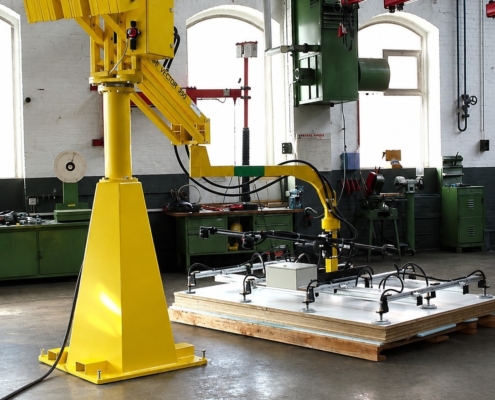

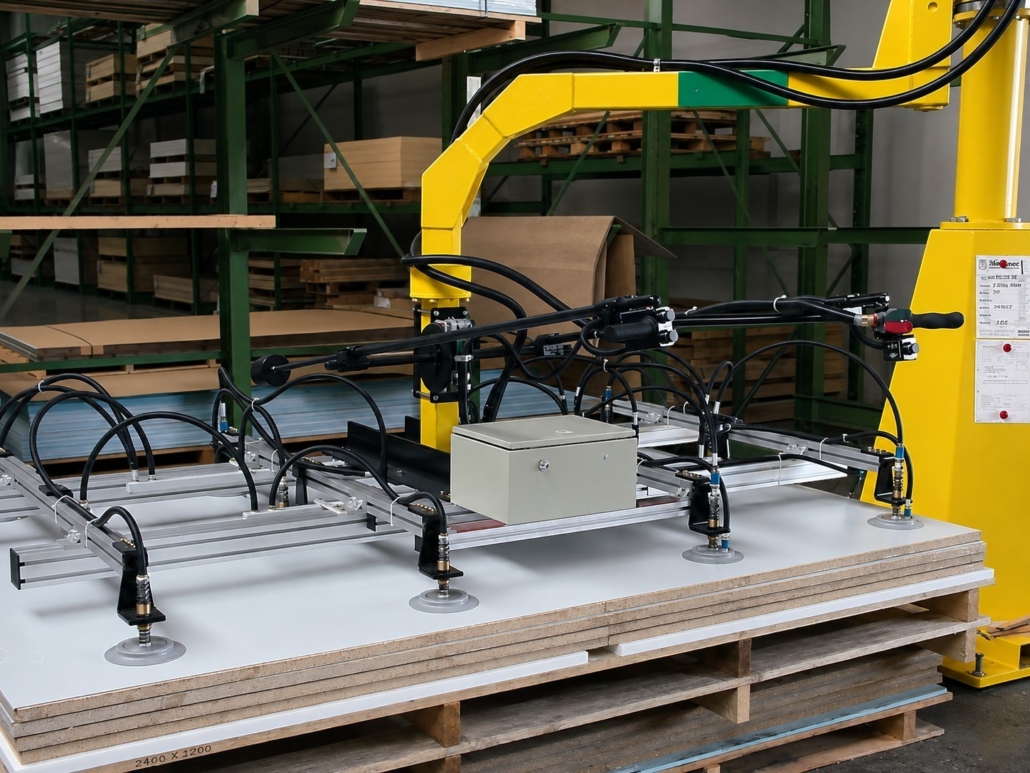

Mehrere Sauggreifer verteilen die Last gleichmäßig und ermöglichen das sichere Bewegen großer Plattenformate.

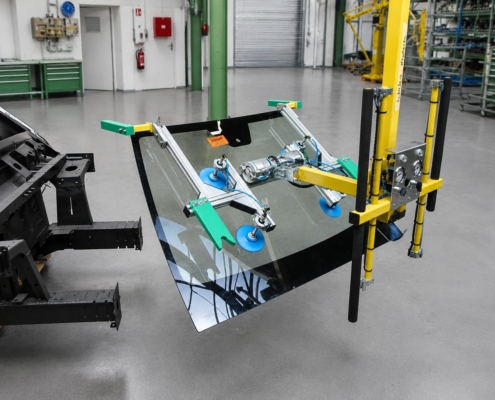

Ein Schwenkantrieb dreht oder kippt Platten kontrolliert und bringt sie exakt in die gewünschte Position.
Welche Plattenformate und Gewichte können Vakuumheber handhaben?
Je nach Ausführung heben unsere Vakuumheber Platten bis 400 kg. Saugeranzahl, Anordnung und Saugtraverse werden passend zu Abmessungen, Oberfläche, Gewicht und Schwerpunkt ausgelegt.
Welche Greiftechnik eignet sich für das Plattenhandling?
Für glatte oder saugdichte Platten werden meist Vakuum-Sauggreifer eingesetzt. Magnetgreifer eignen sich für magnetisierbare Werkstoffe, mechanische Greifer bei frei zugänglichen Kanten und unempfindlichen Oberflächen.
Können die Handhabungssysteme in bestehende Maschinen integriert werden?
Ja. Die Systeme können an vorhandene Krane, Manipulatoren und Produktionsanlagen angebunden werden. Arbeitsradius, Übergabeposition und Bedienung werden dabei an den Prozess und die verfügbaren Platzverhältnisse angepasst.
Können Platten mit einem Vakuumheber gedreht und gewendet werden?
Ja. Mit einem passenden Dreh- oder Schwenkantrieb lassen sich aufgenommene Platten kontrolliert wenden und präzise ausrichten. Abhängig von der Ausführung sind Drehbewegungen bis 360° möglich.

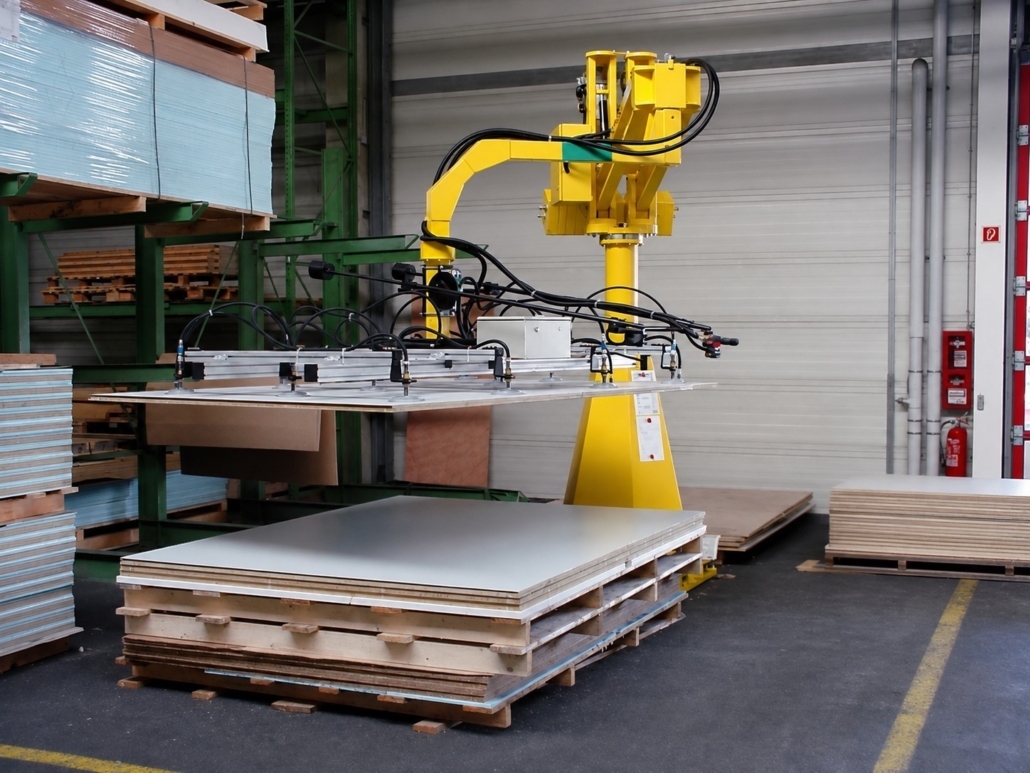

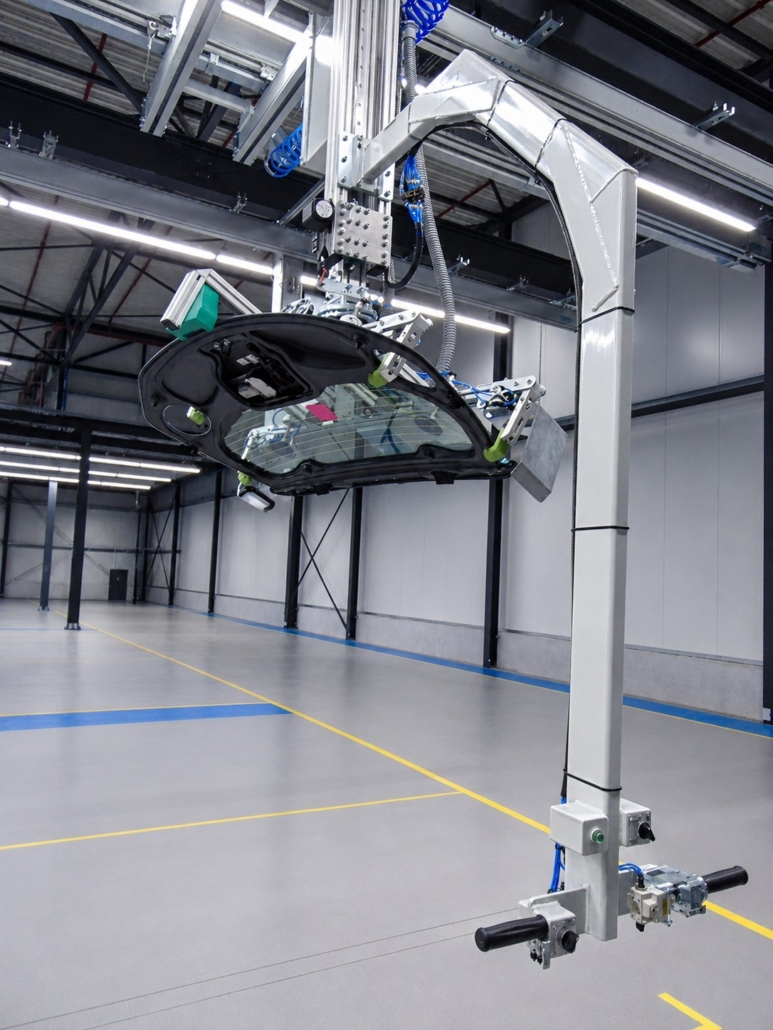

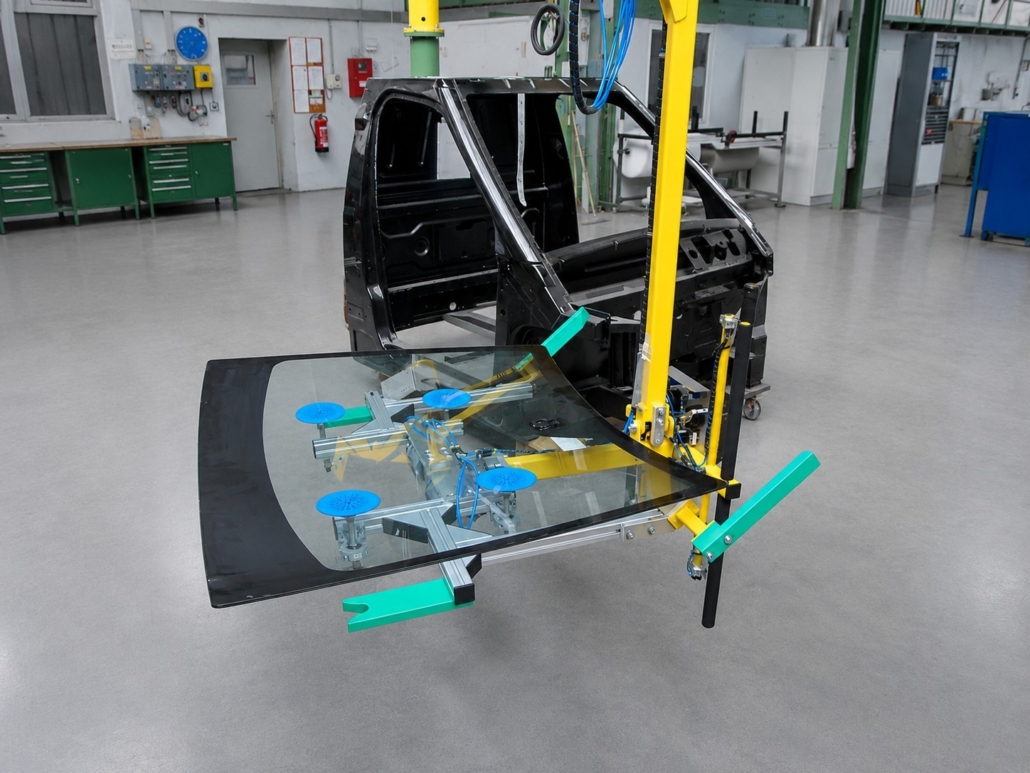

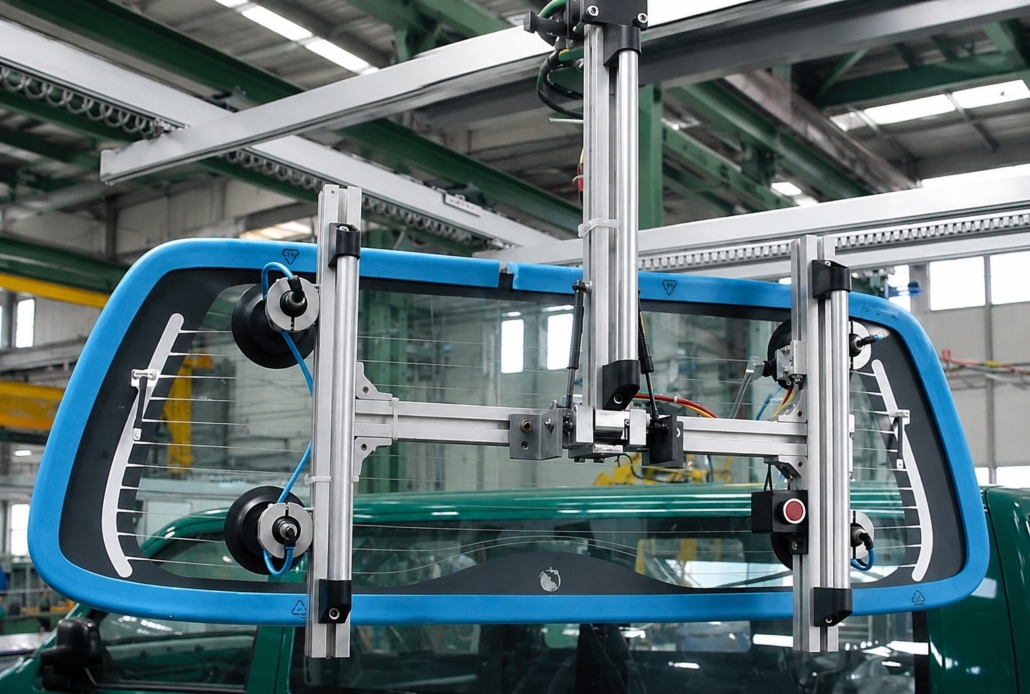

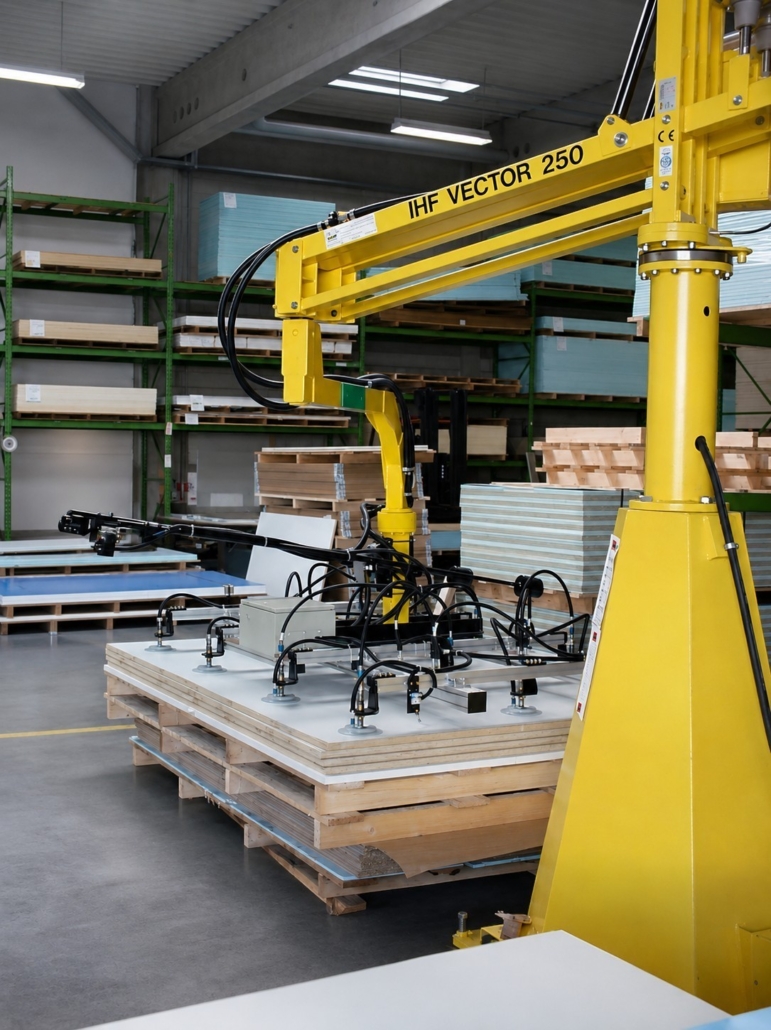

Die Praxisbeispiele zeigen das Aufnehmen, Schwenken und Positionieren von Holzplatten, Glasscheiben und großformatigen Bauteilen.
Unsere Handhabungslösungen basieren auf einem modularen System aus Manipulatoren, Greifern und Verfahrsystemen. Je nach Anwendung und Anforderung kommen unterschiedliche Produkte und Systemvarianten zum Einsatz.
Auf unserer Produktübersichtsseite erhalten Sie einen Überblick über das gesamte Sortiment unserer Handhabungstechnik.
