Vakuumsauger für Bleche ermöglichen das sichere Heben, Transportieren und Positionieren von Stahl, Edelstahl und Aluminiumblechen im industriellen Blechhandling.
In der Blechverarbeitung müssen großformatige, schwere oder scharfkantige Bleche sicher und präzise gehandhabt werden. Das manuelle Bewegen der Bauteile ist nicht nur körperlich belastend, sondern birgt auch ein erhöhtes Unfallrisiko und kann zu Beschädigungen an Werkstücken und Maschinen führen.
Vakuumsauger für Bleche ermöglichen ein kontrolliertes Aufnehmen, Drehen und Positionieren von Blechen entlang des gesamten Fertigungsprozesses – von der Materialzufuhr über die Bearbeitung bis zur Weitergabe an nachgelagerte Stationen.

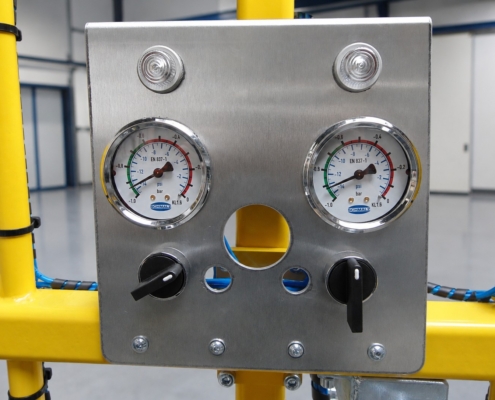

Das erforderliche Vakuum wird je nach Ausführung über Ejektoren oder eine elektrische Pumpe erzeugt; bei Ejektor-Systemen senkt eine Luft-Sparfunktion den Druckluftverbrauch durch eine bedarfsgerechte Vakuumerzeugung.
Die Auswahl der Vakuumsauger für Bleche richtet sich nach Oberfläche, Geometrie, Temperatur und Kraftrichtung des Werkstücks.

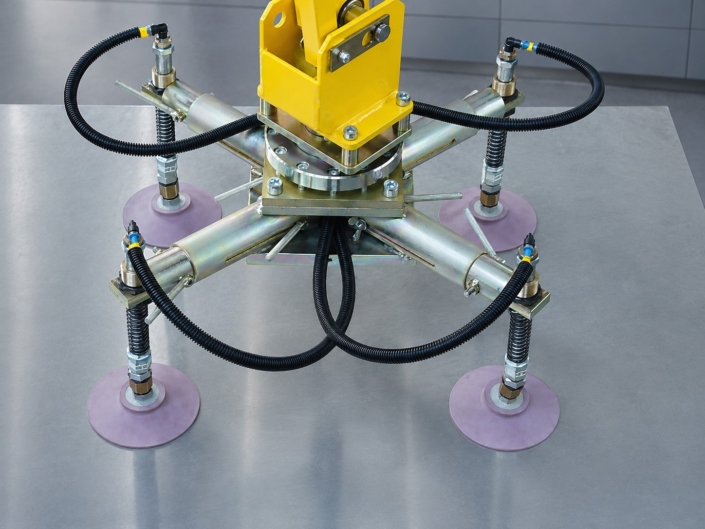

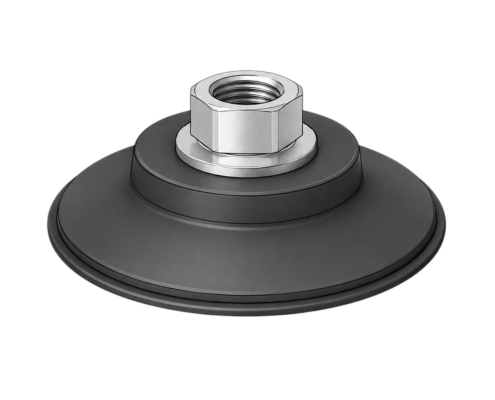

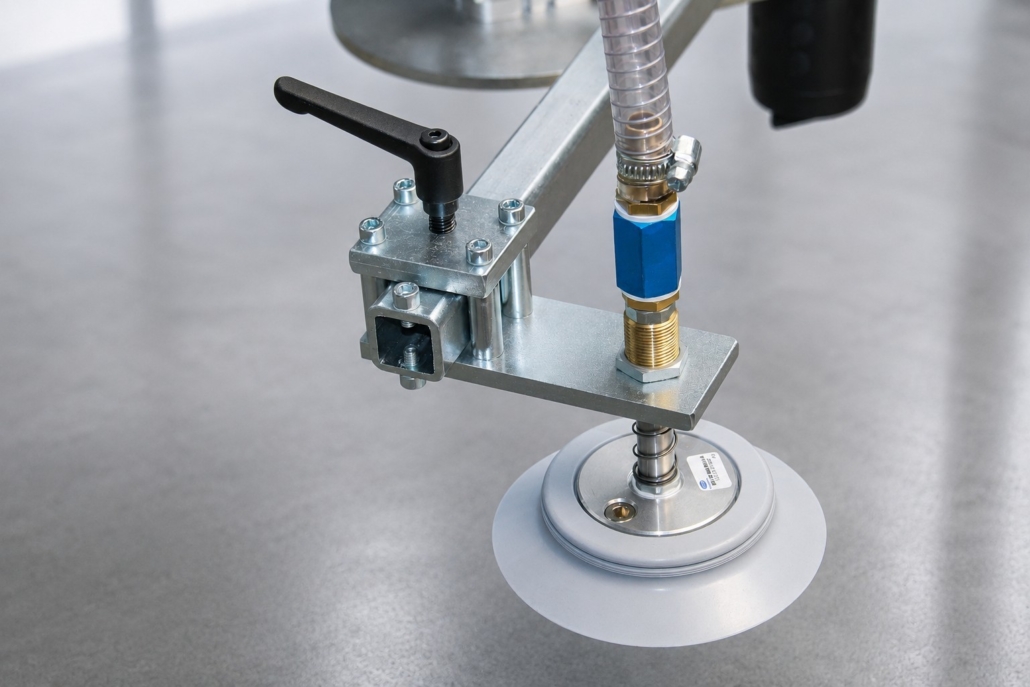

Der Klassiker wird bei ebenen Blechen mit glatter & luftdichter Oberfläche eingesetzt.

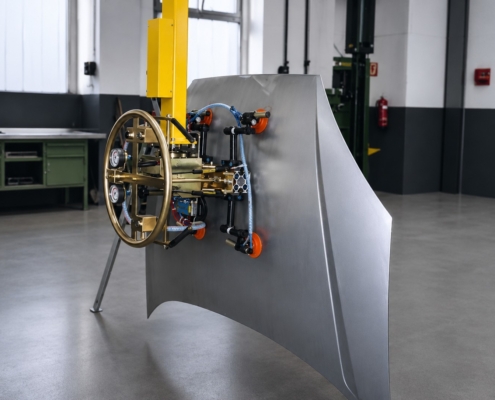

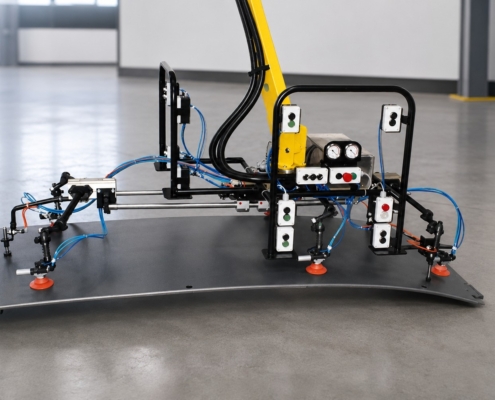

Die Falten ermöglichen, gewölbte oder leicht unebene Bleche aufzunehmen.

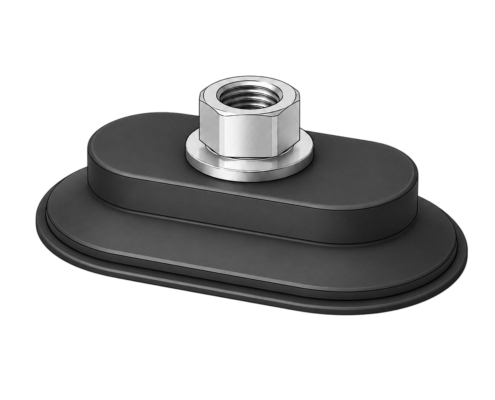

Für schmale Zuschnitte, Profile und längliche Blechformate.

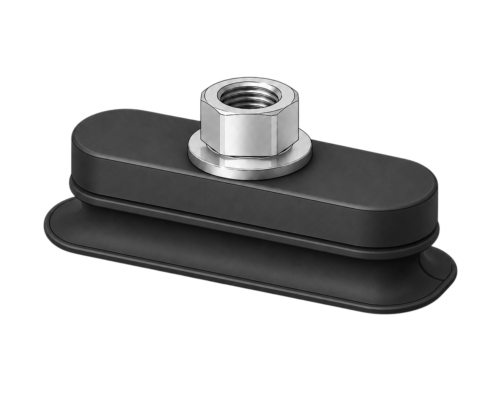

Der Sauggreifer für Bleche mit engen Radien und Kanten.

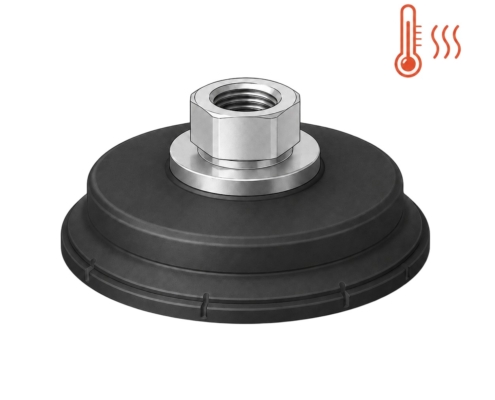

Für warme Bleche und Prozesse mit erhöhter Temperaturbelastung.

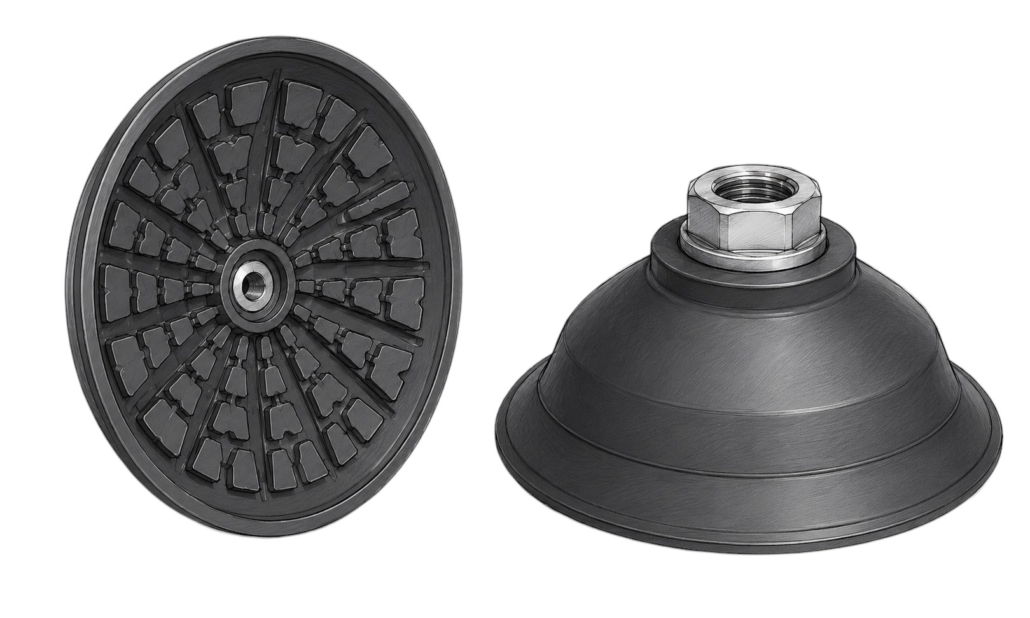

Spezialnuten auf der Saugerunterseite vergrößern die wirksame Kontaktfläche zwischen Sauger und Blech. Dadurch steigt der Reibwert, der besonders bei vertikaler Aufnahme, seitlicher Bewegung oder dynamischem Transport entscheidend ist.
Hält ein Sauger bei horizontaler Aufnahme rechnerisch 1.000 N, kann die nutzbare Haltekraft bei vertikaler Aufnahme je nach Reibwert deutlich geringer ausfallen. Bei einem beispielhaften Reibwert von 0,5 stehen nur etwa 500 N zur Verfügung. Deshalb werden Saugerform, Vakuumniveau, Kontaktfläche und Sicherheitsfaktor immer auf Blechoberfläche, Gewicht und Bewegungsrichtung abgestimmt.
Vakuumsauger für Bleche übernehmen das sichere Aufnehmen, Bewegen und Positionieren von Blechtafeln, Zuschnitten und geformten Bauteilen in Fertigung, Lager und Maschinenbeschickung.

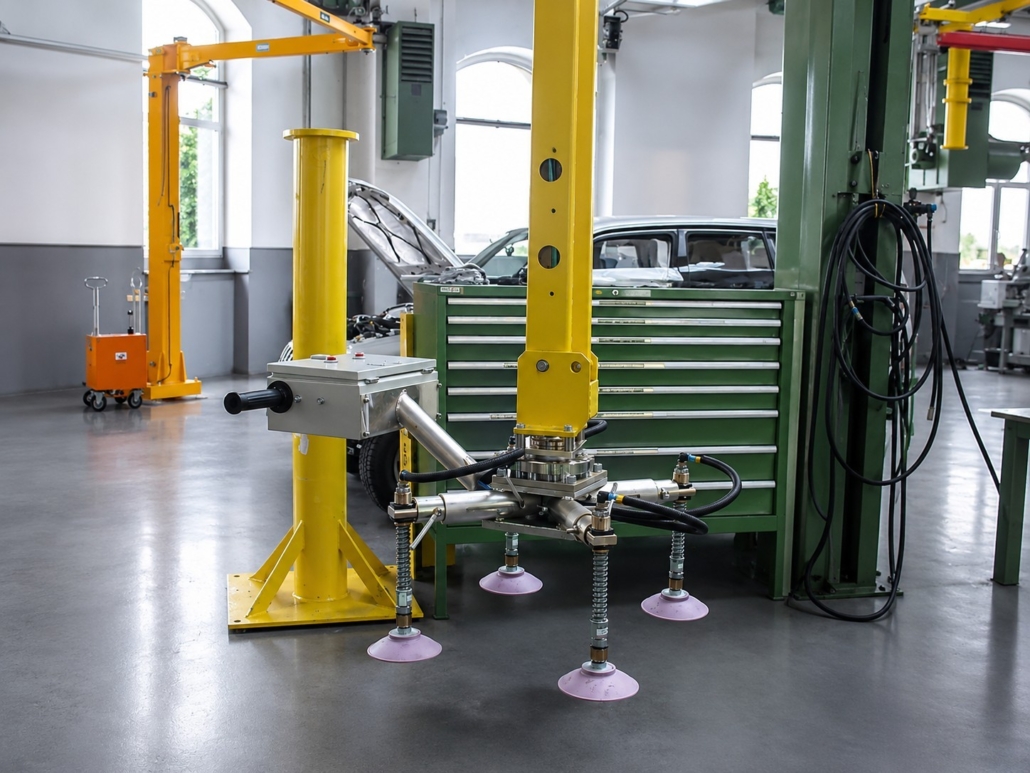

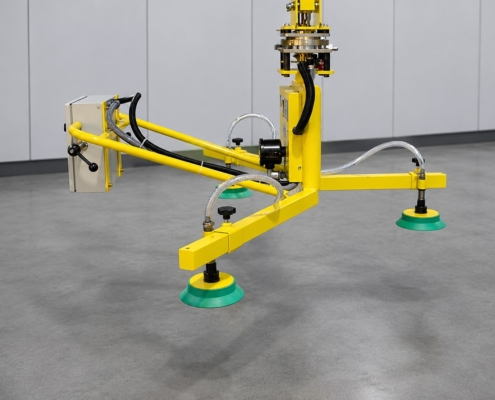

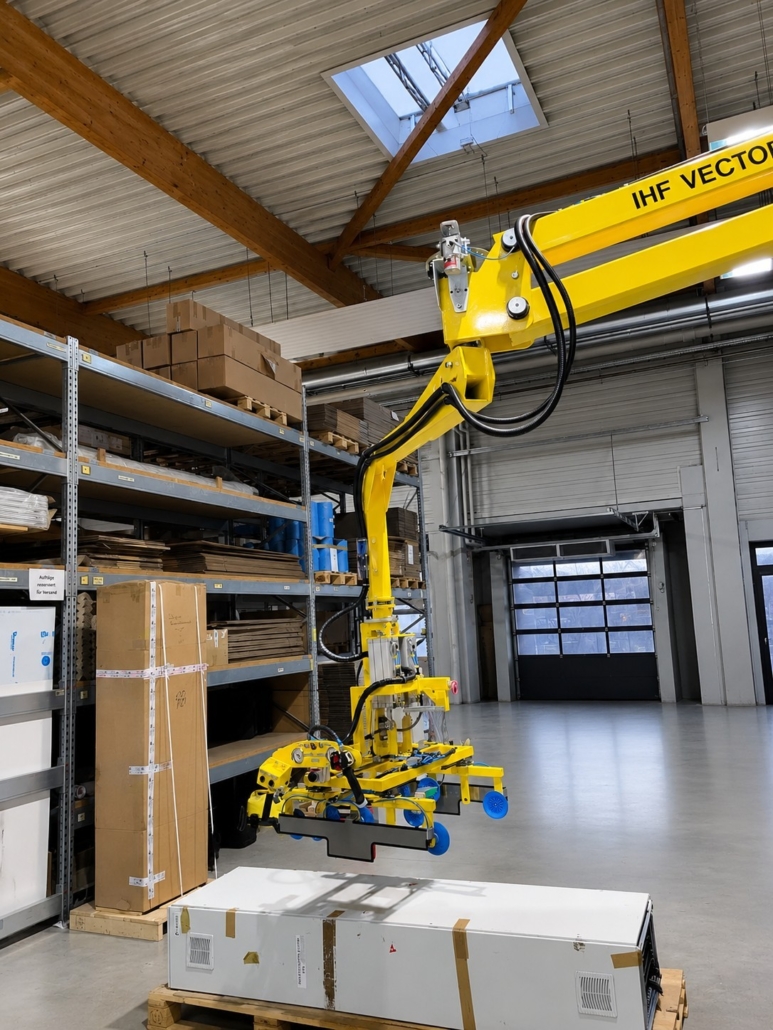

Kompakte Vakuumheber eignen sich für kleinere und mittlere Bleche, die platzsparend aufgenommen, transportiert und exakt abgelegt werden müssen.

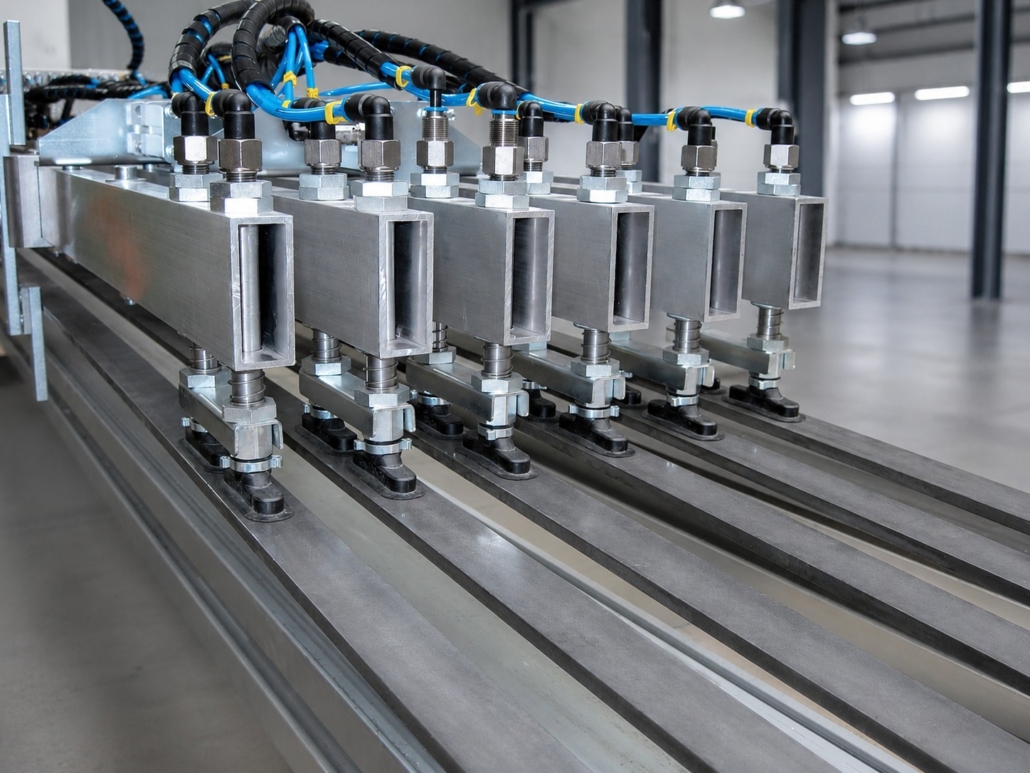

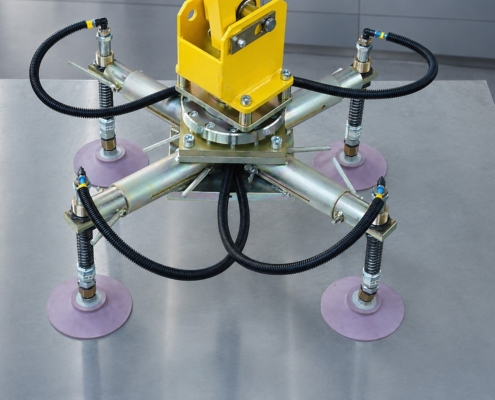

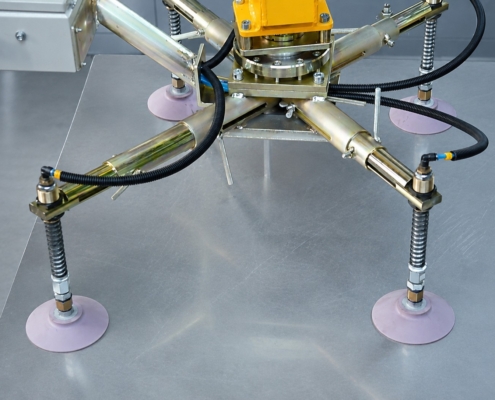

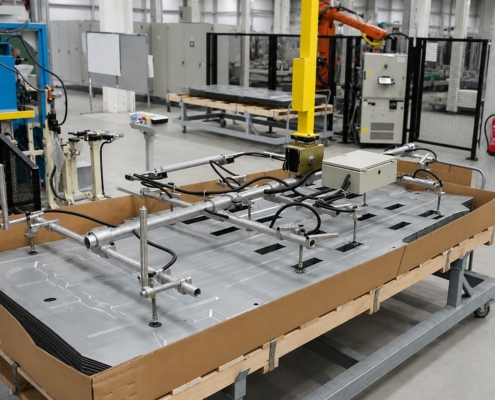

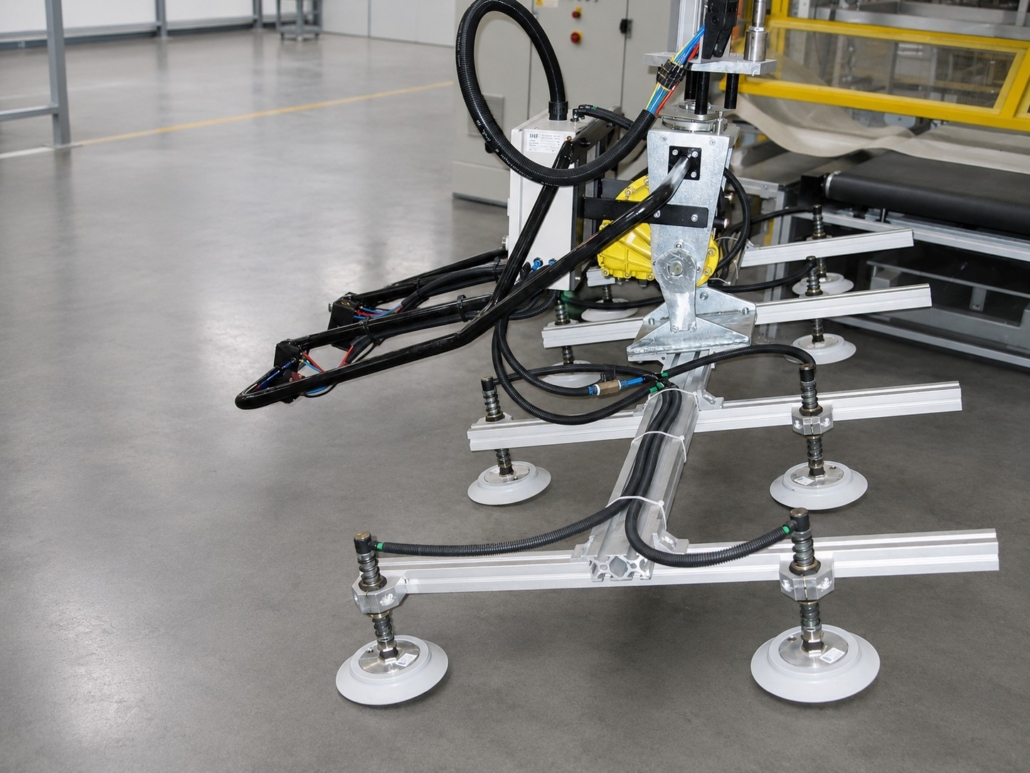

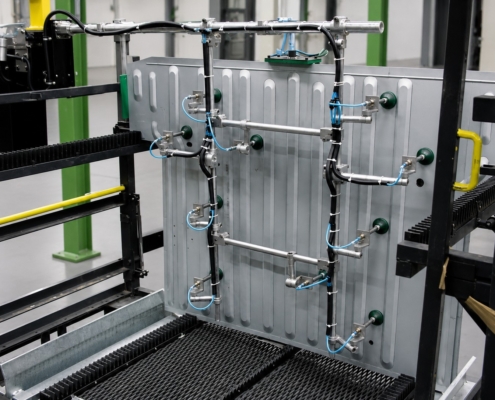

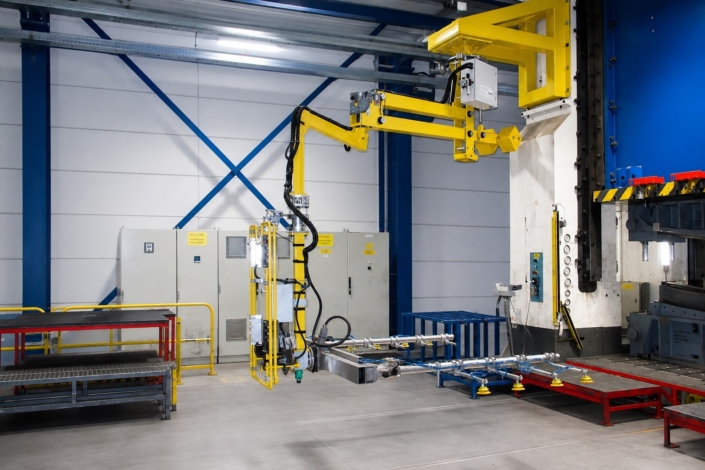

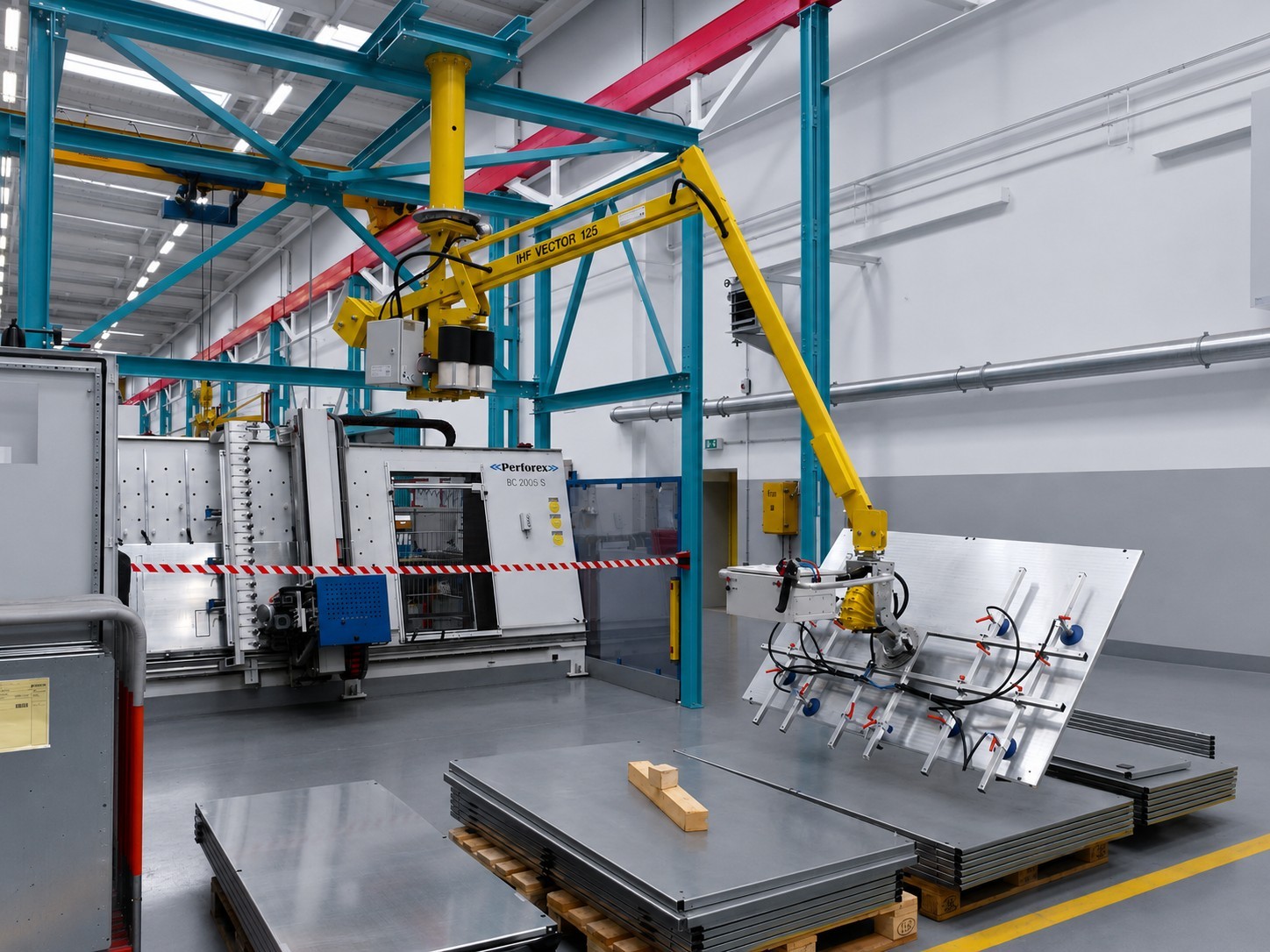

Großformatige Bleche werden über mehrere Sauggreifer verteilt aufgenommen, damit Gewicht, Durchbiegung und Haltekraft sicher beherrscht werden.

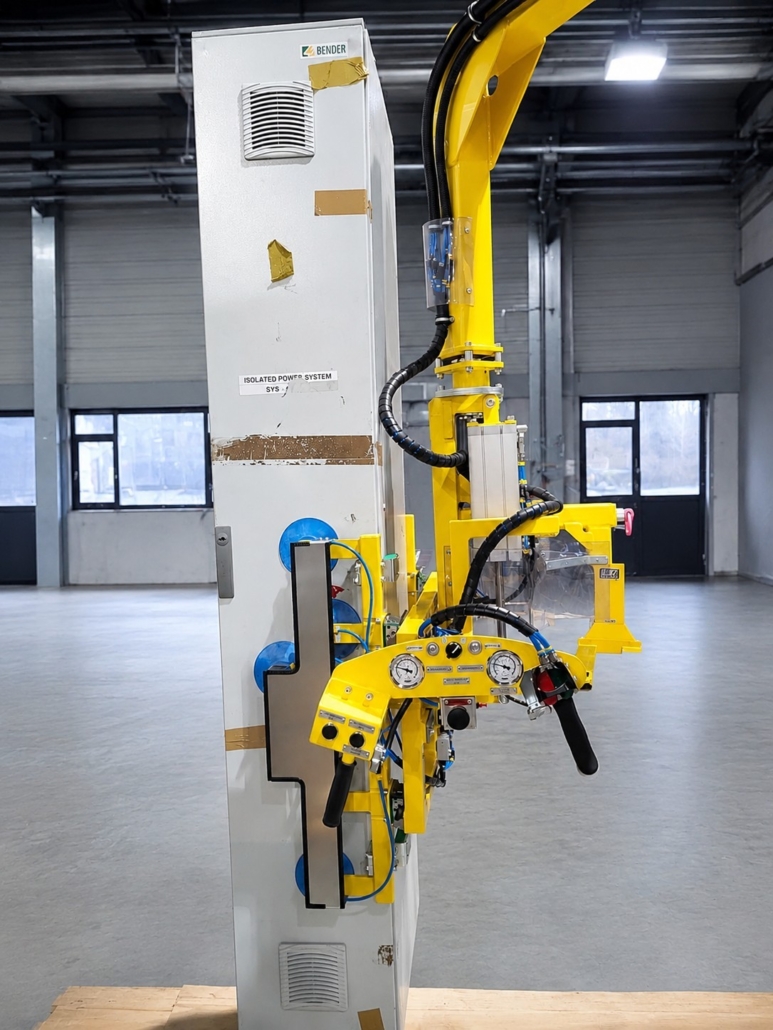

Ein Schwenkantrieb ermöglicht das kontrollierte Drehen, Kippen oder Ausrichten von Blechen während Transport, Montage oder Weiterverarbeitung.

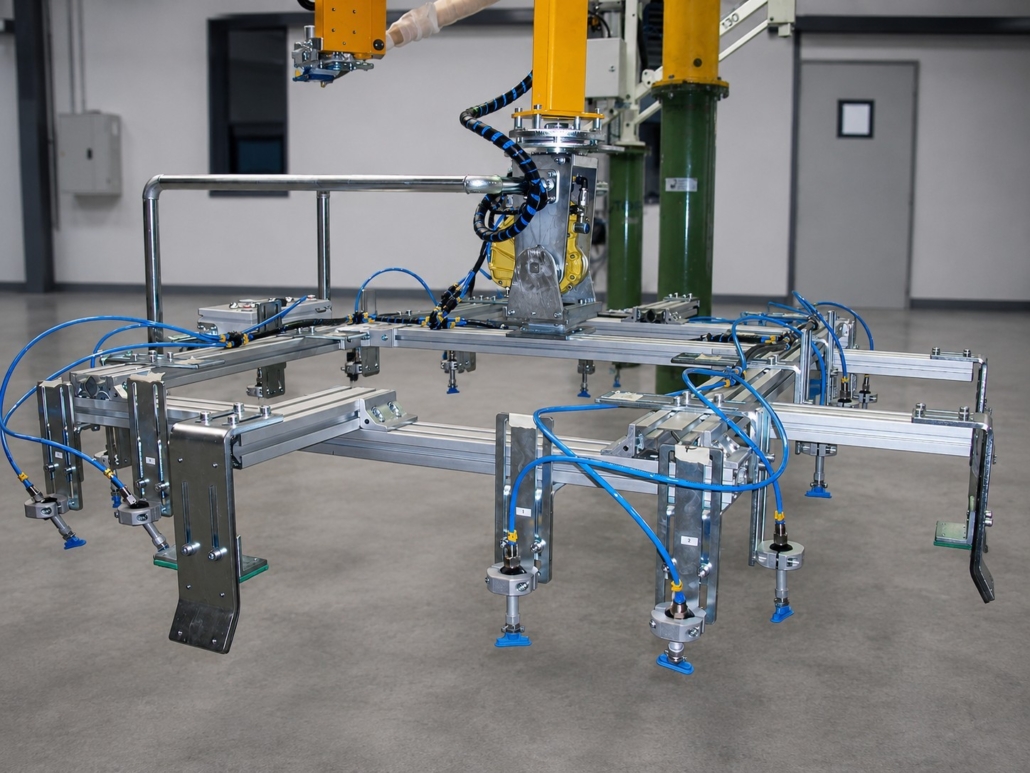

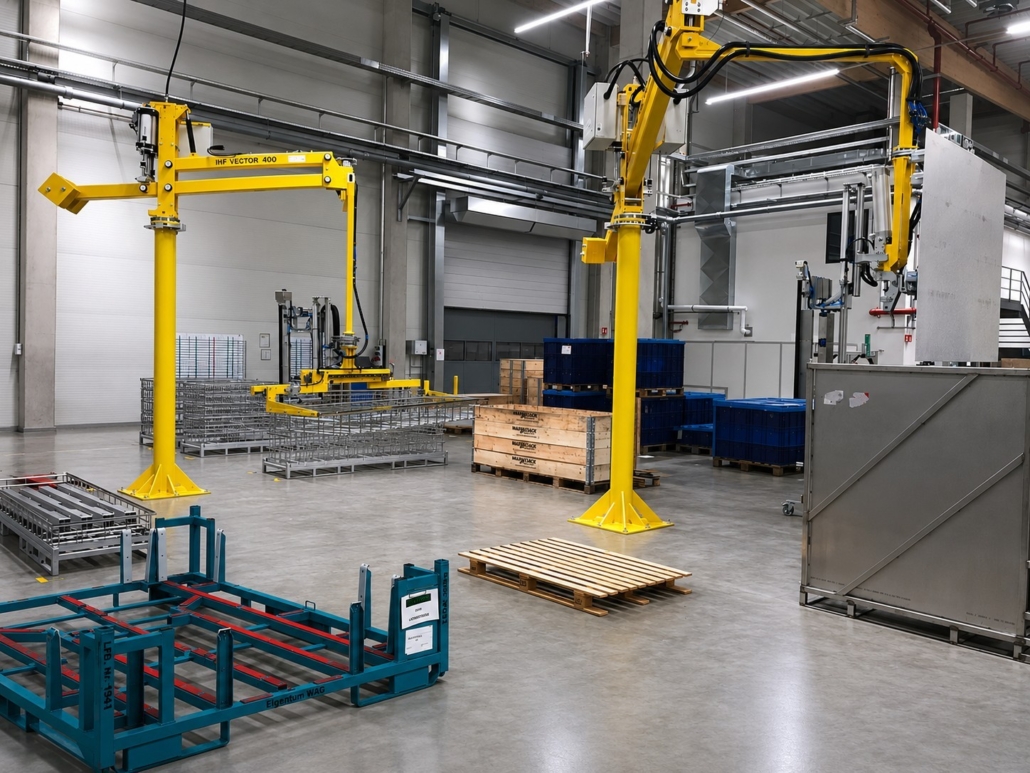

In diesem Kundenprojekt wurde ein Blechgreifer für 60 kg schwere Montageplatten aus Stahlblech entwickelt, die aus einem Transportgebinde entnommen und senkrecht einem Bearbeitungszentrum zugeführt werden.

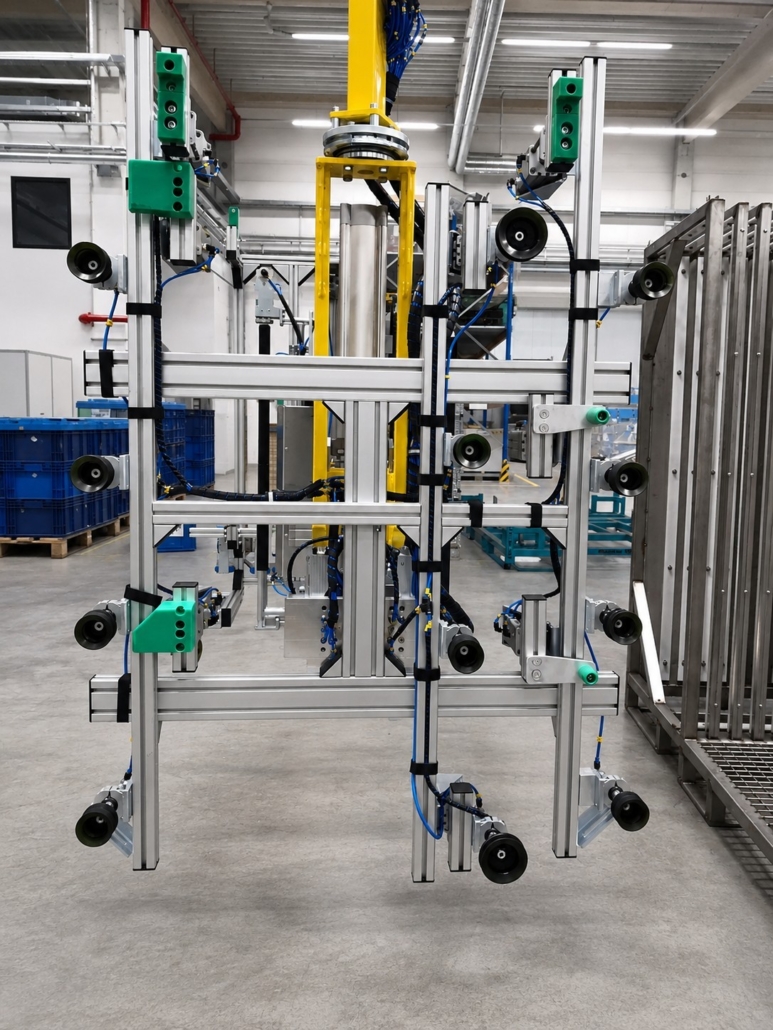

Verstellbare Saugtraverse
Anpassung an unterschiedliche Plattenformate und definierte Greifpunkte.
Schwenkantrieb Achse E
Kontrolliertes Aufrichten der Bleche aus der horizontalen in die vertikale Position.
Drehverbindung Achse P
Präzise Ausrichtung der Montageplatten vor der Übergabe an den Prozess.
Welche Blechformate und Gewichte können gehandhabt werden?
Üblicherweise werden Bauteile bis 400 kg gehoben; die Saugtraverse wird dabei individuell an Geometrie, Abmessungen und Blechformat angepasst.
Welche Greiftechniken eignen sich für die Blechverarbeitung?
In den meisten Anwendungen werden Bleche mit Vakuumsaugern aufgenommen. Wenn ausreichend Abstand zwischen den Bauteilen vorhanden ist oder die Geometrie es zulässt, können alternativ auch Magnetgreifsysteme oder mechanische Greifer eingesetzt werden.
Können die Handhabungssysteme in bestehende Maschinen integriert werden?

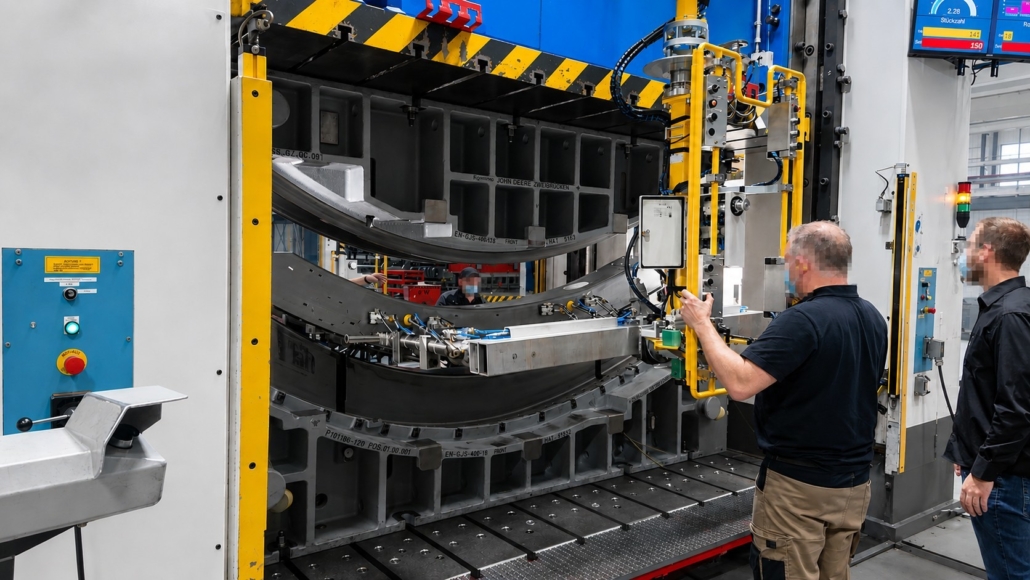

Ja, die Handhabungssysteme lassen sich in der Regel problemlos in bestehende Produktionsanlagen integrieren, beispielsweise an Laserschneidanlagen, Abkantpressen oder Wasch- und Montageplätzen. Auch Sonderlösungen bei beengten Platzverhältnissen oder speziellen Montagebedingungen sind möglich.
Ist das Drehen und Wenden von Blechen möglich?
Ja, mit einem Schwenkantrieb lassen sich Bleche kontrolliert drehen, wenden und präzise ausrichten. Je nach Ausführung sind Schwenkbewegungen bis 360° möglich.

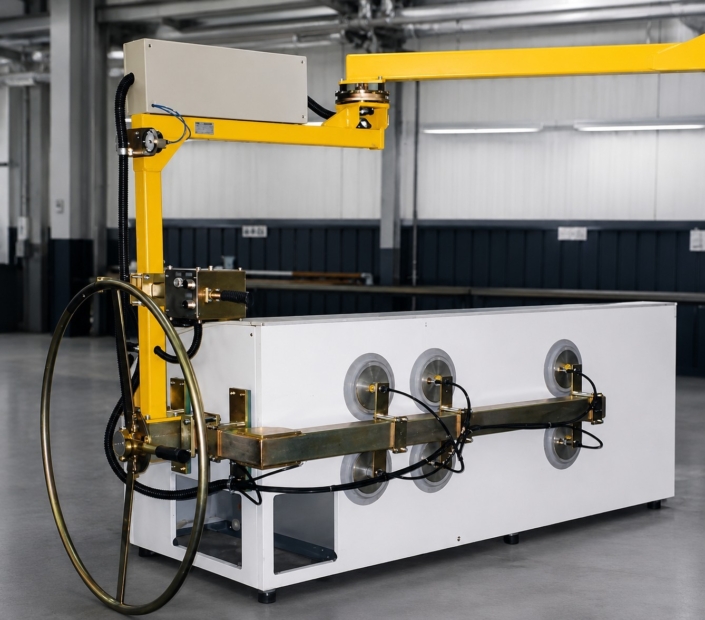

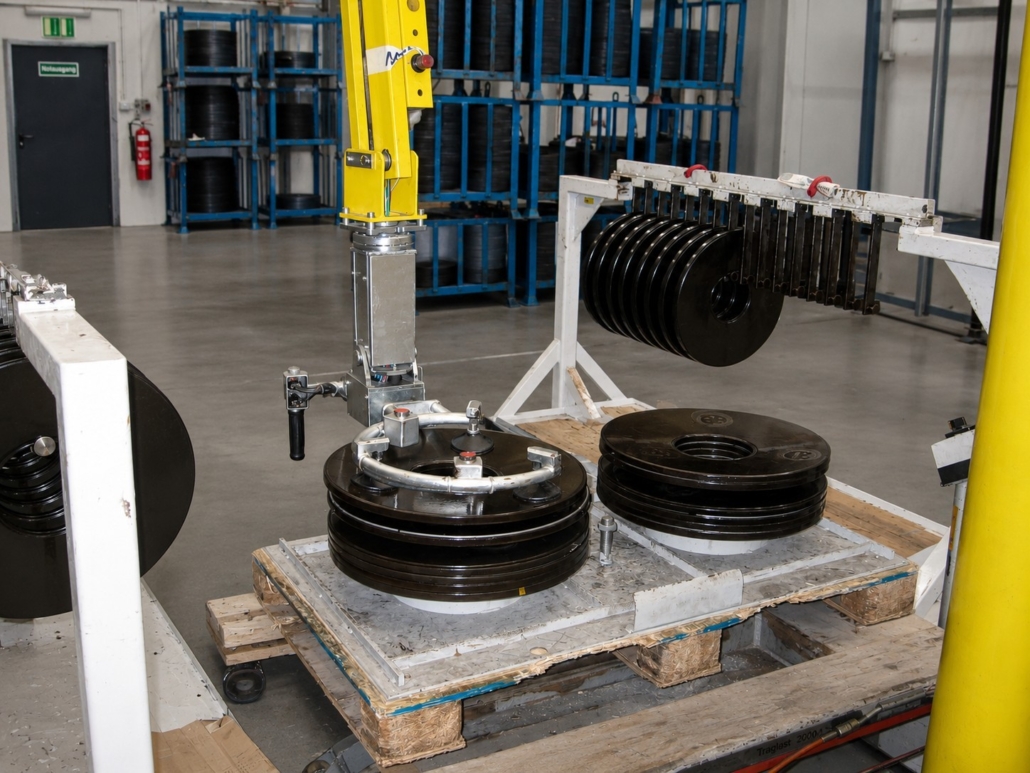

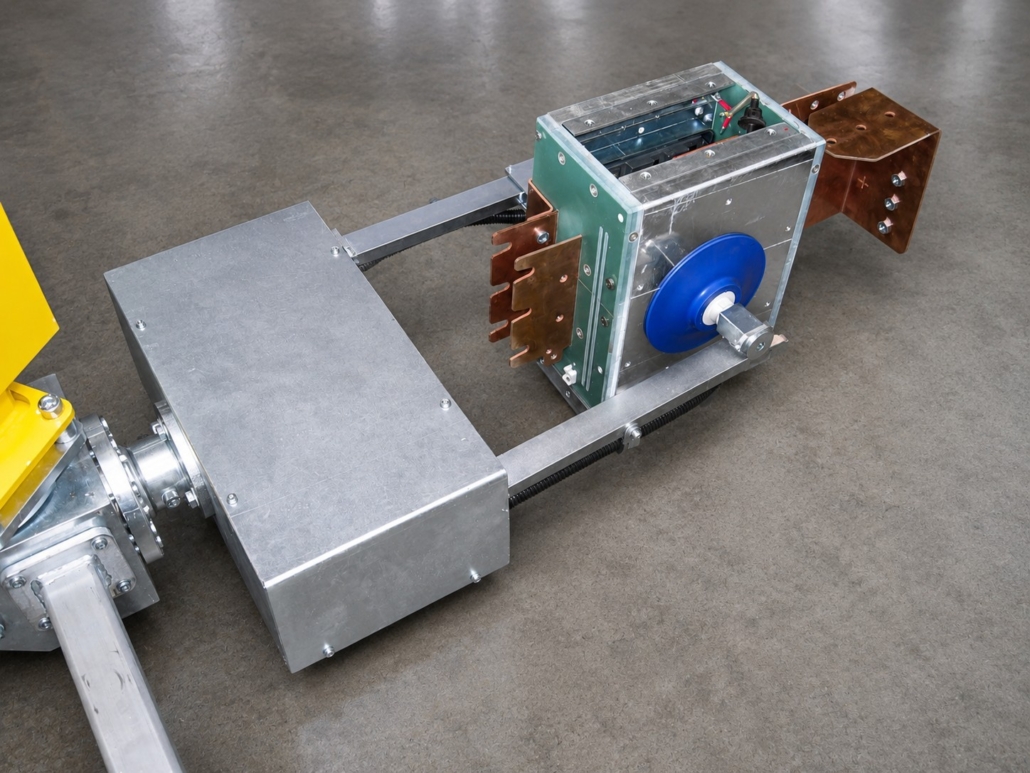

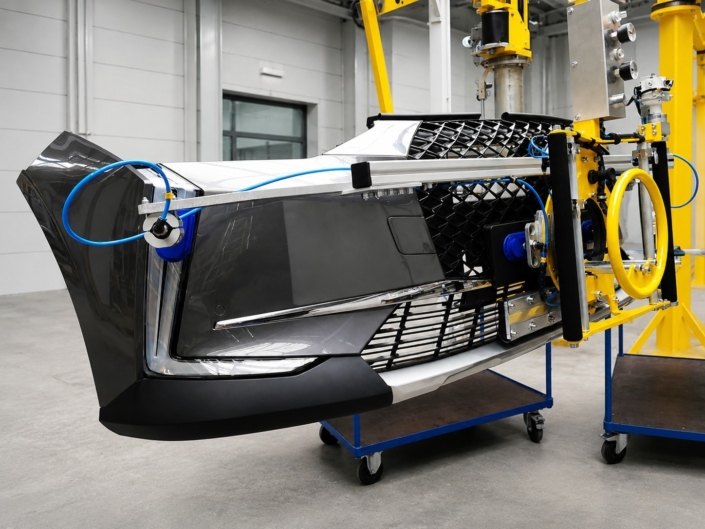

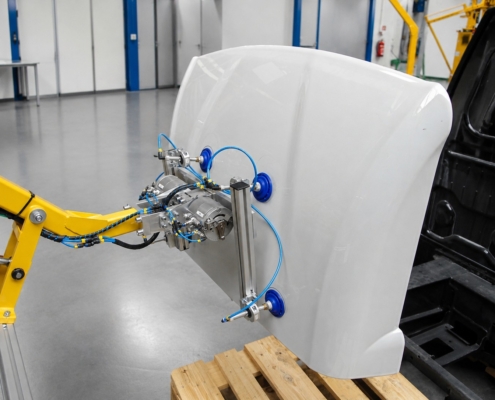

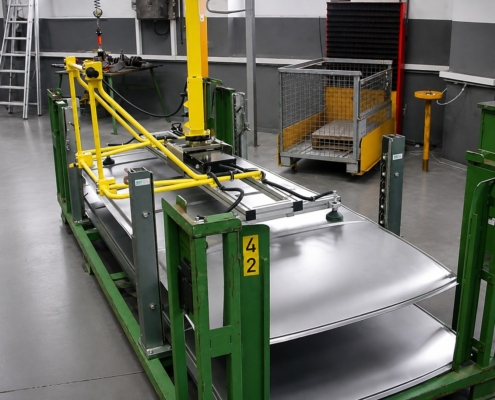

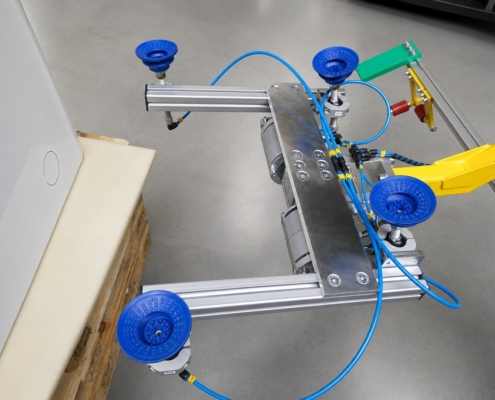

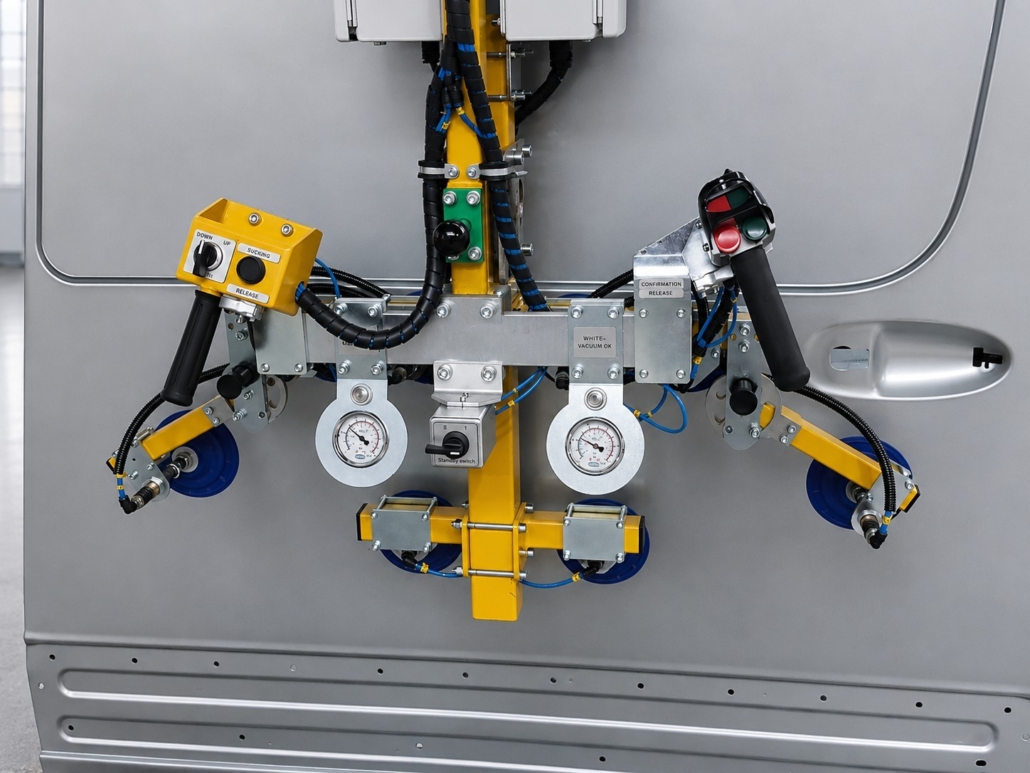

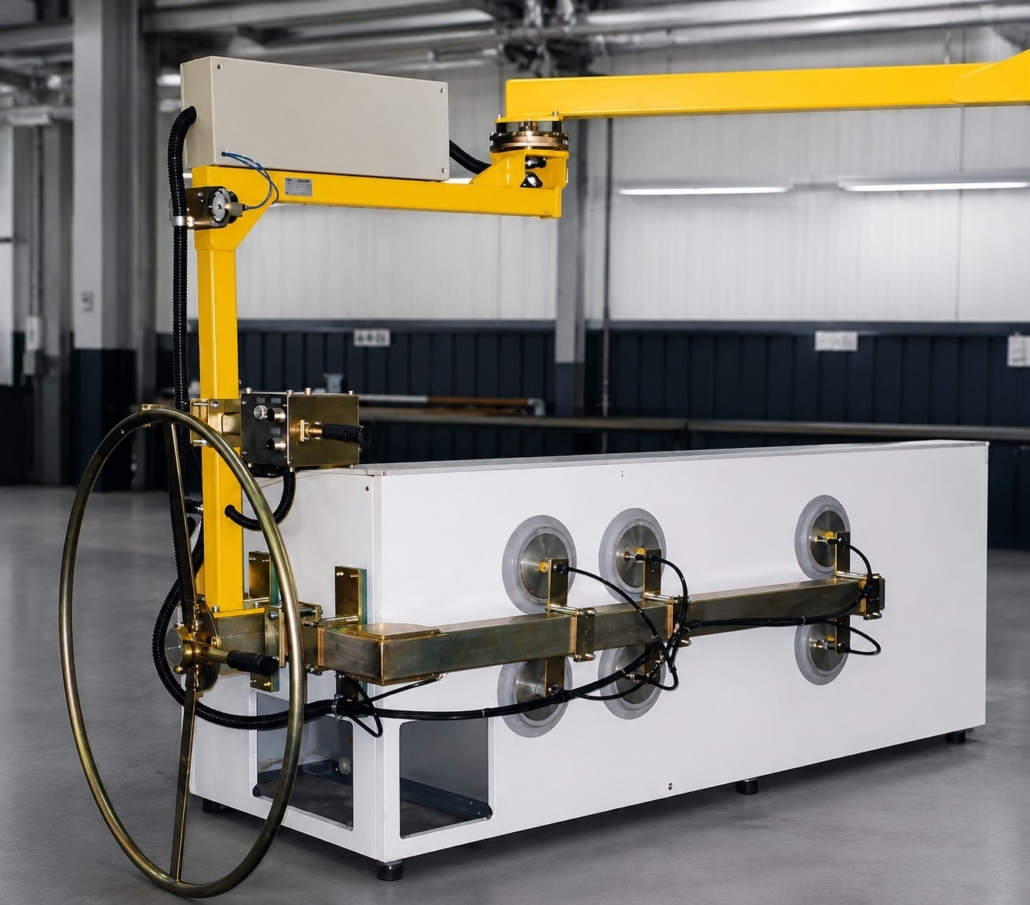

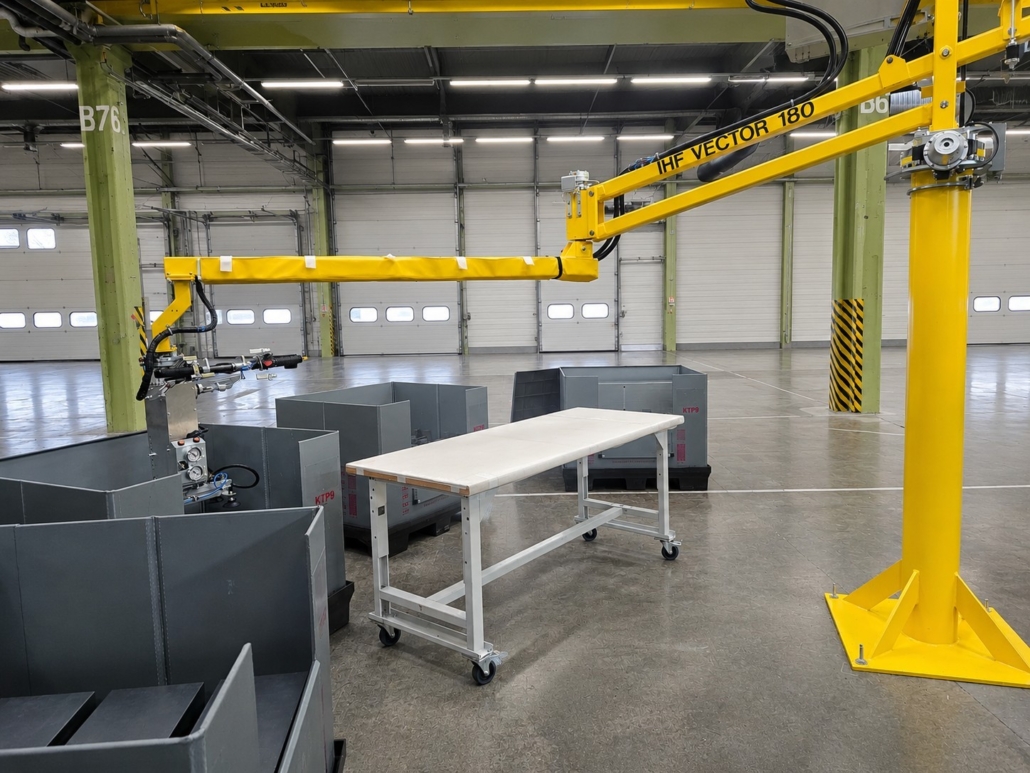

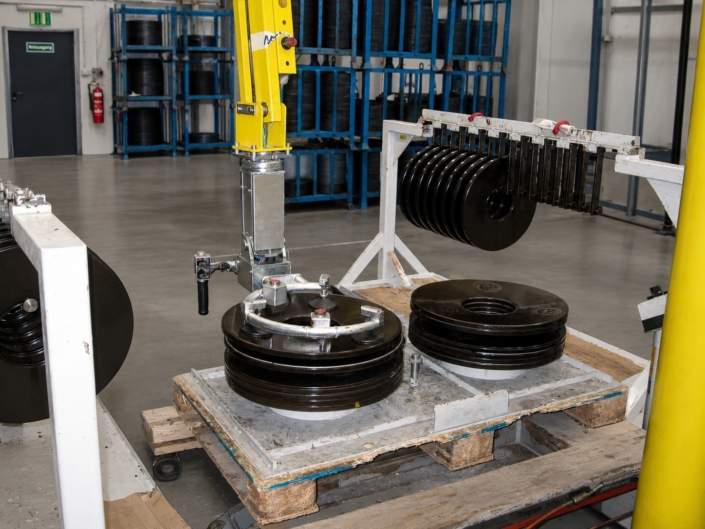

Die Galerie zeigt Vakuumsauger für Bleche in unterschiedlichen Ausführungen und Einsatzsituationen der industriellen Blechhandhabung.
Unsere Handhabungslösungen basieren auf einem modularen System aus Manipulatoren, Greifern und Verfahrsystemen. Je nach Anwendung und Anforderung kommen unterschiedliche Produkte und Systemvarianten zum Einsatz.
Auf unserer Produktübersichtsseite erhalten Sie einen Überblick über das gesamte Sortiment unserer Handhabungstechnik.
