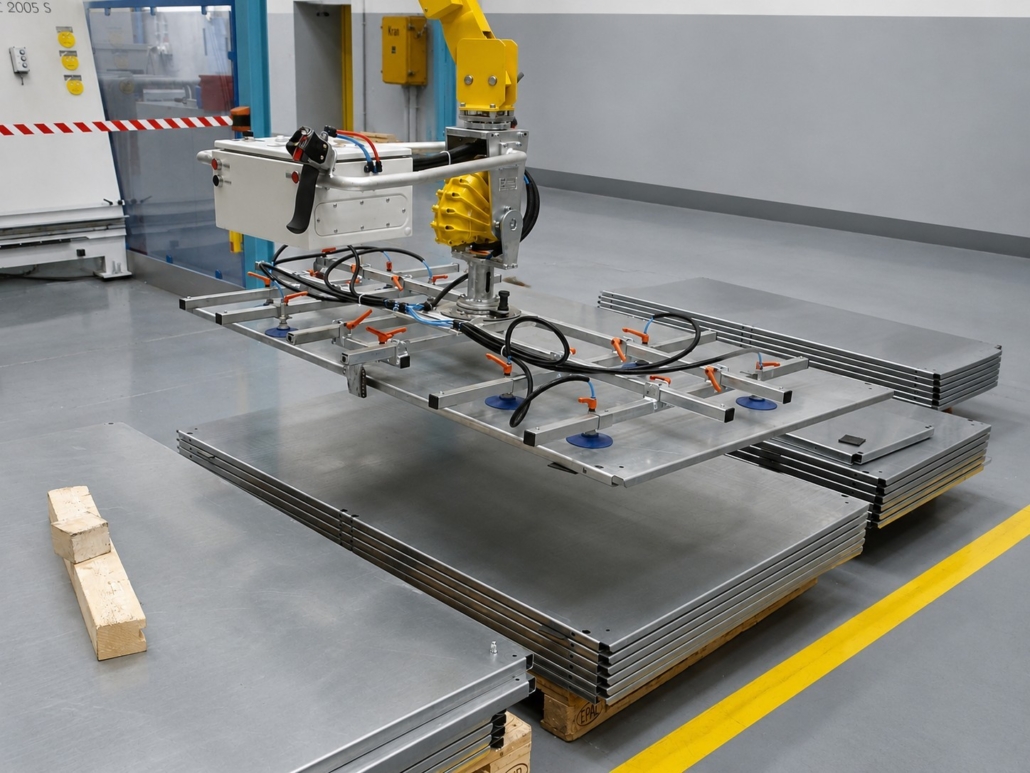

Der Blechgreifer aus dem hier vorgestellten Kundenprojekt ermöglicht die sichere Handhabung großformatiger Stahlbleche – vom waagerechten oder senkrechten Aufnehmen über das Wenden bis zur präzisen Übergabe in das Bearbeitungszentrum.

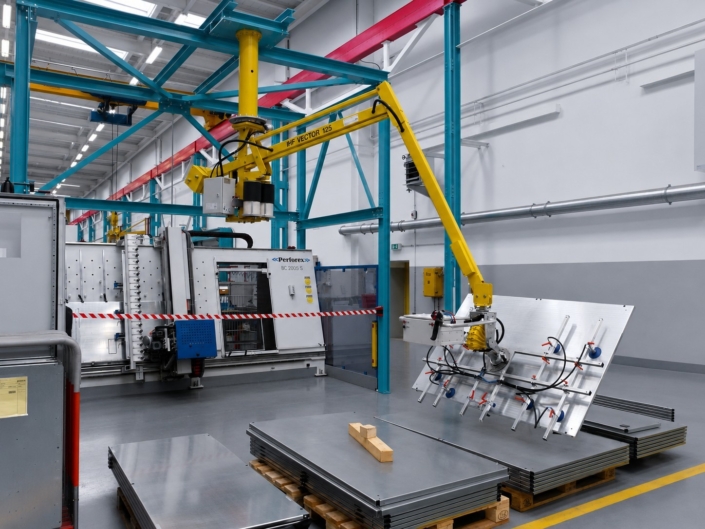

Der pneumatische Manipulator mit Blechgreifer unterstützt die Handhabung großformatiger Stahlbleche vom Transportgebinde bis zur Übergabe an das Bearbeitungszentrum.

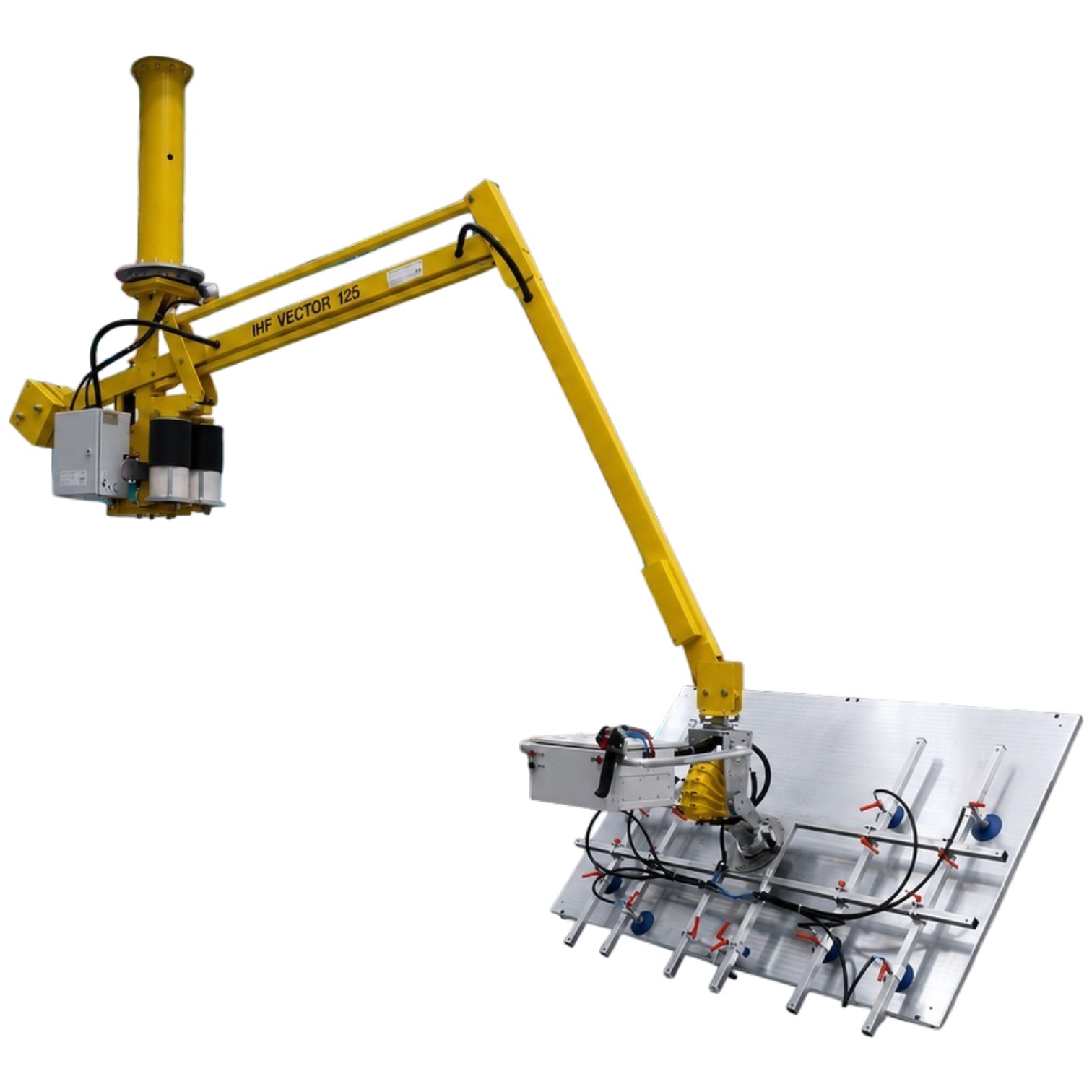

Pantograph, Hubsteuerung, bewegliche Greifmittelaufnahme und Blechgreifer bilden ein abgestimmtes Handhabungssystem für die kontrollierte Aufnahme, Bewegung und Positionierung der Stahlbleche.

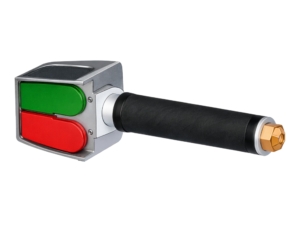

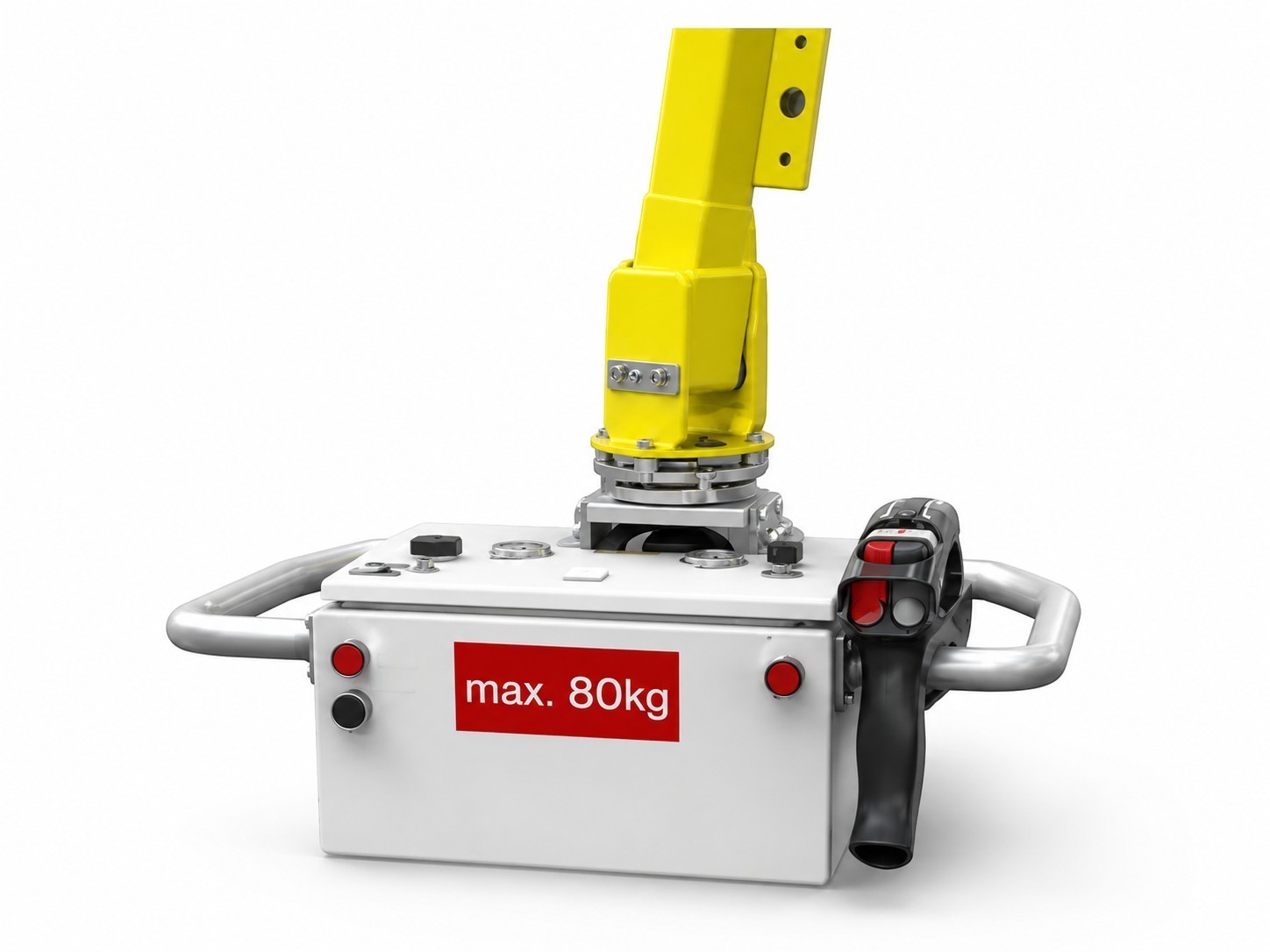

Die pneumatische Auf-/Ab-Steuerung regelt Richtung und Geschwindigkeit der Hubbewegung. Der Bediener führt die Montageplatte kontrolliert über das Luftpolster im Pneumatikzylinder und positioniert sie feinfühlig innerhalb des Arbeitsbereichs.
Die Achse E schwenkt das aufgenommene Blech pneumatisch um 90° von der horizontalen in die vertikale Lage. Über Achse P lässt sich der Blechgreifer anschließend manuell bis 180° drehen und für die weitere Handhabung gezielt ausrichten.

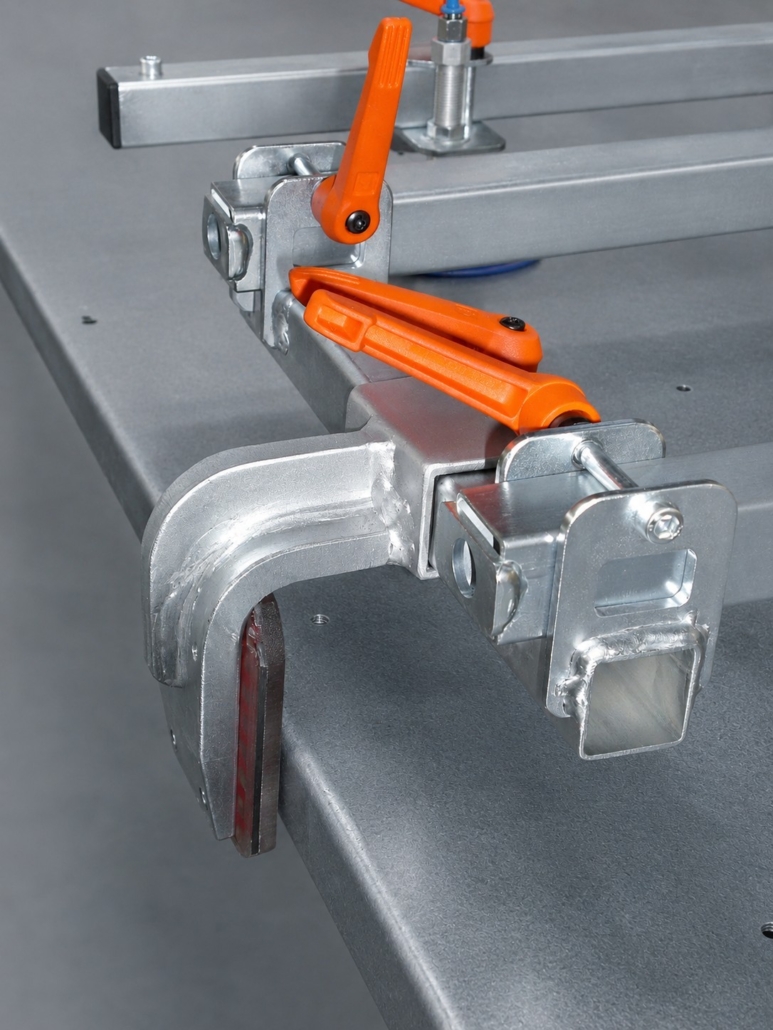

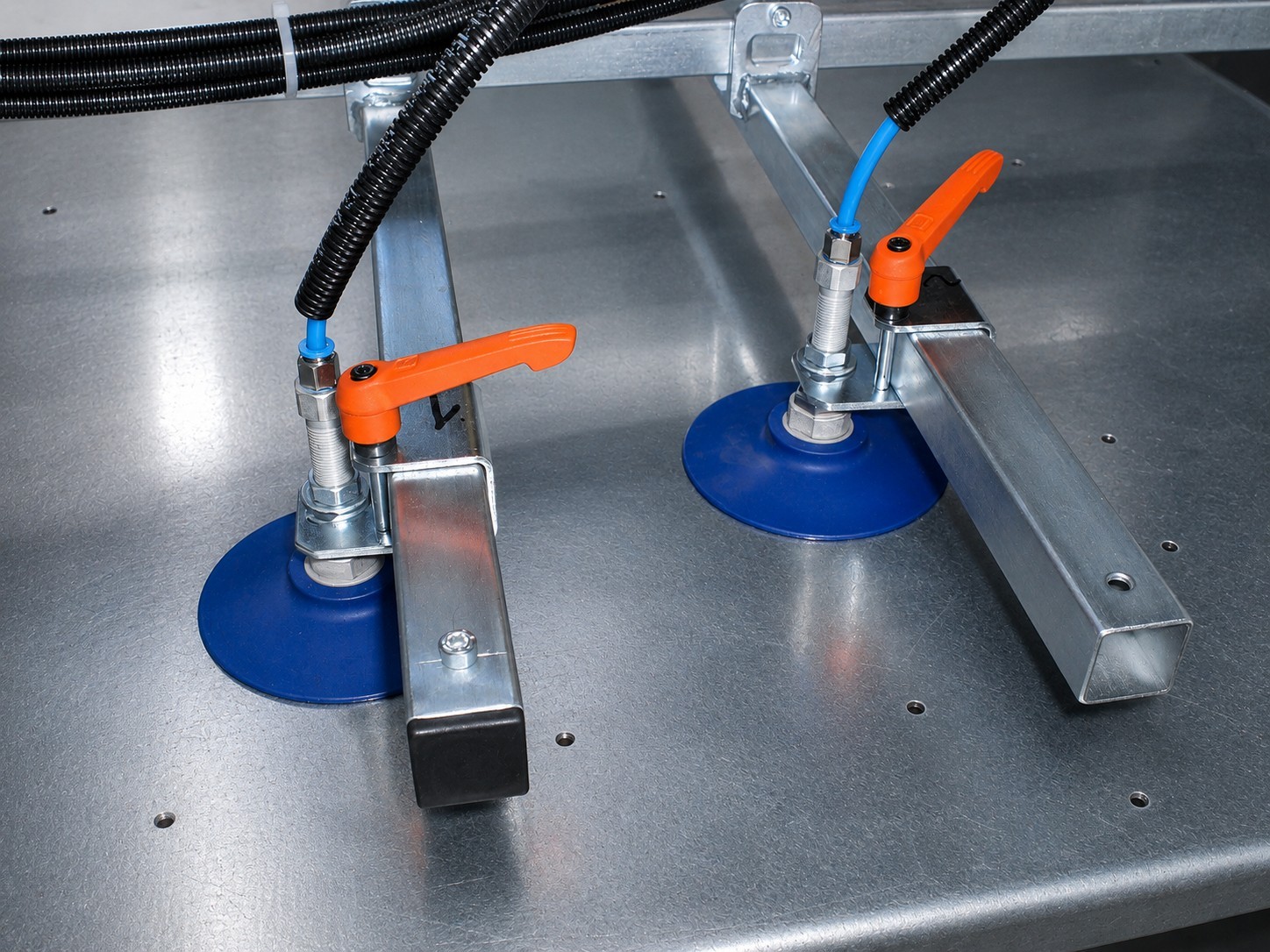

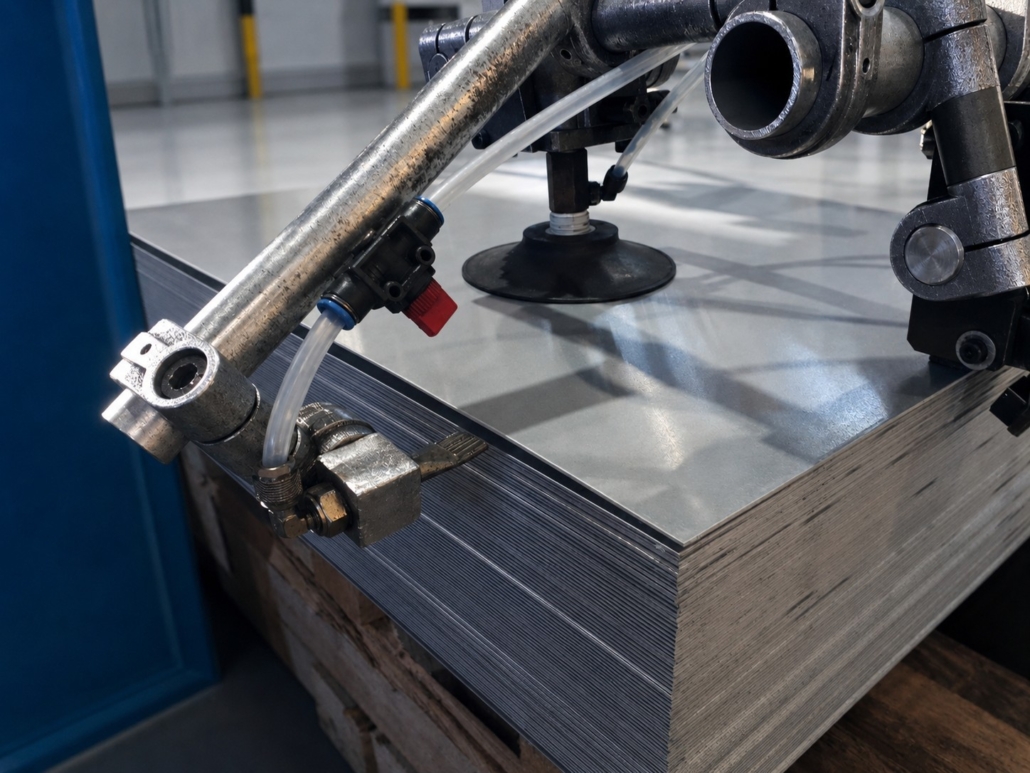

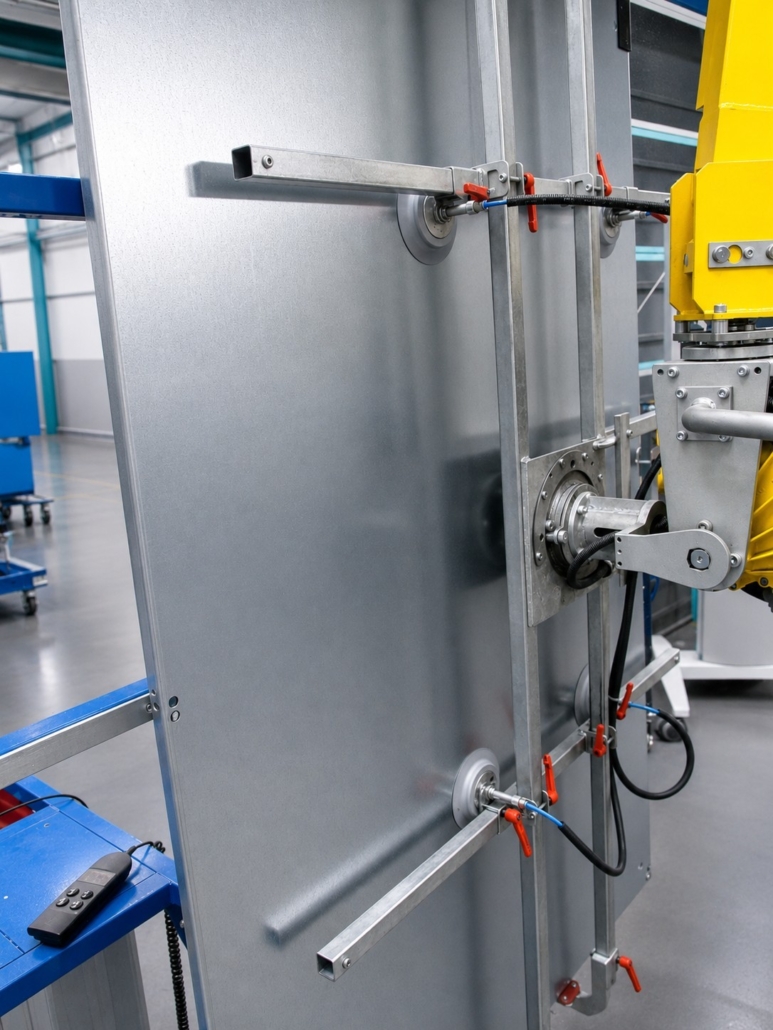

Der Blechgreifer nimmt die Stahlbleche über mehrere verstellbare Sauggreifer auf. Position und Abstand der Sauger werden an Plattenabmessung, Lochbild und nutzbare Greiffläche angepasst.

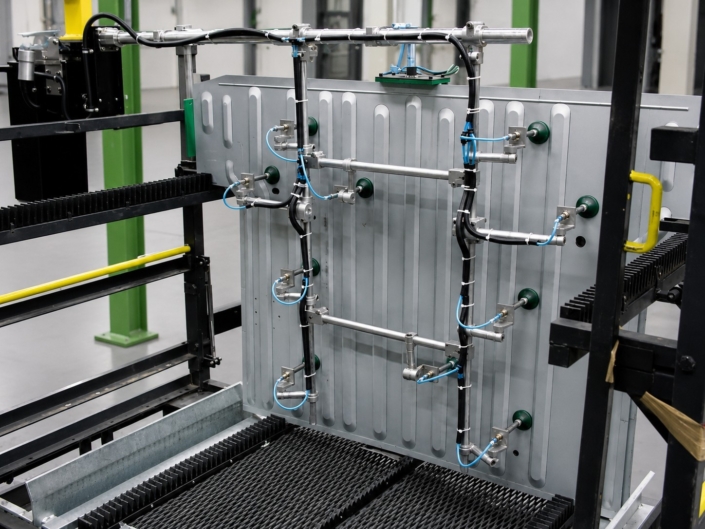

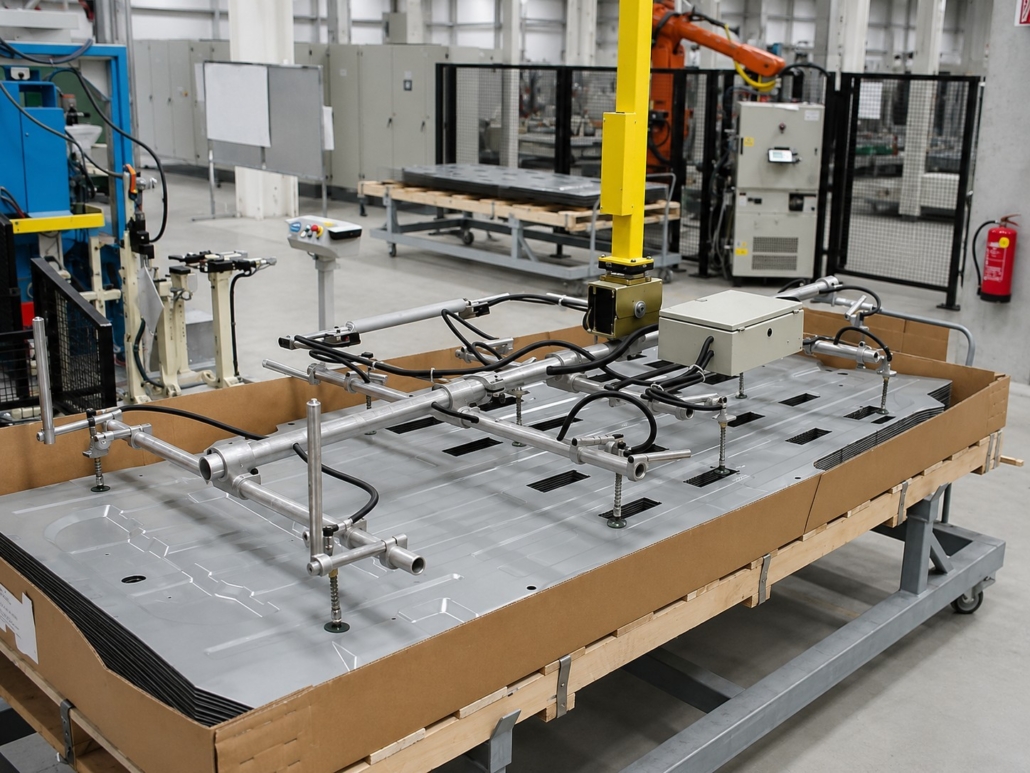

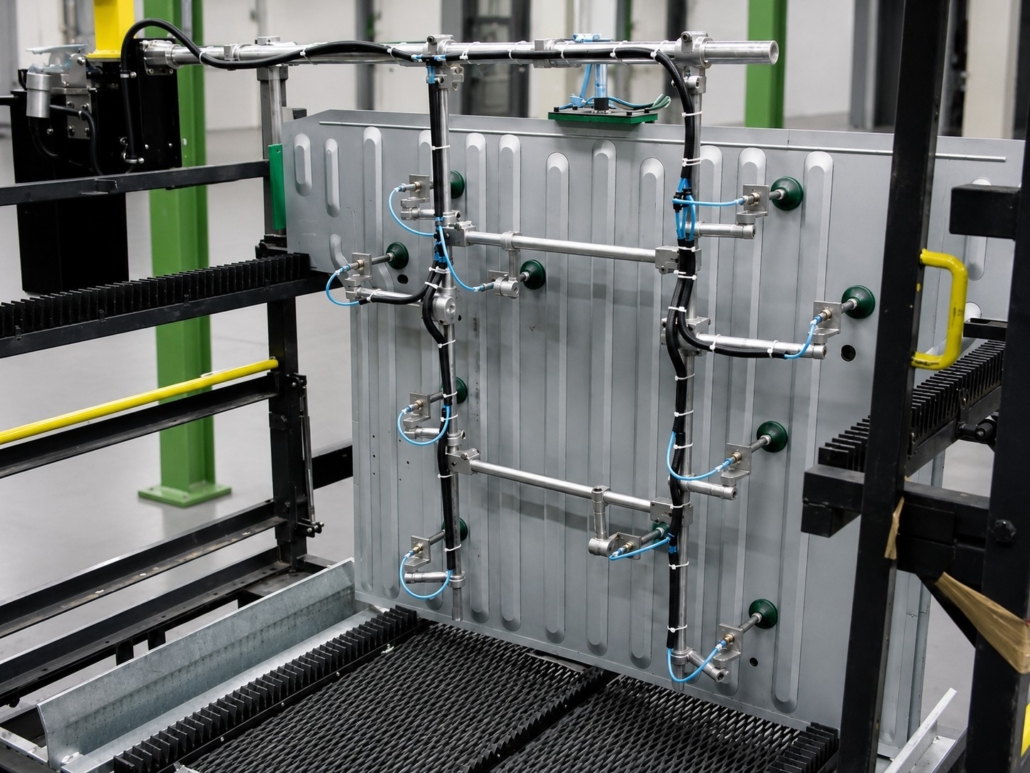

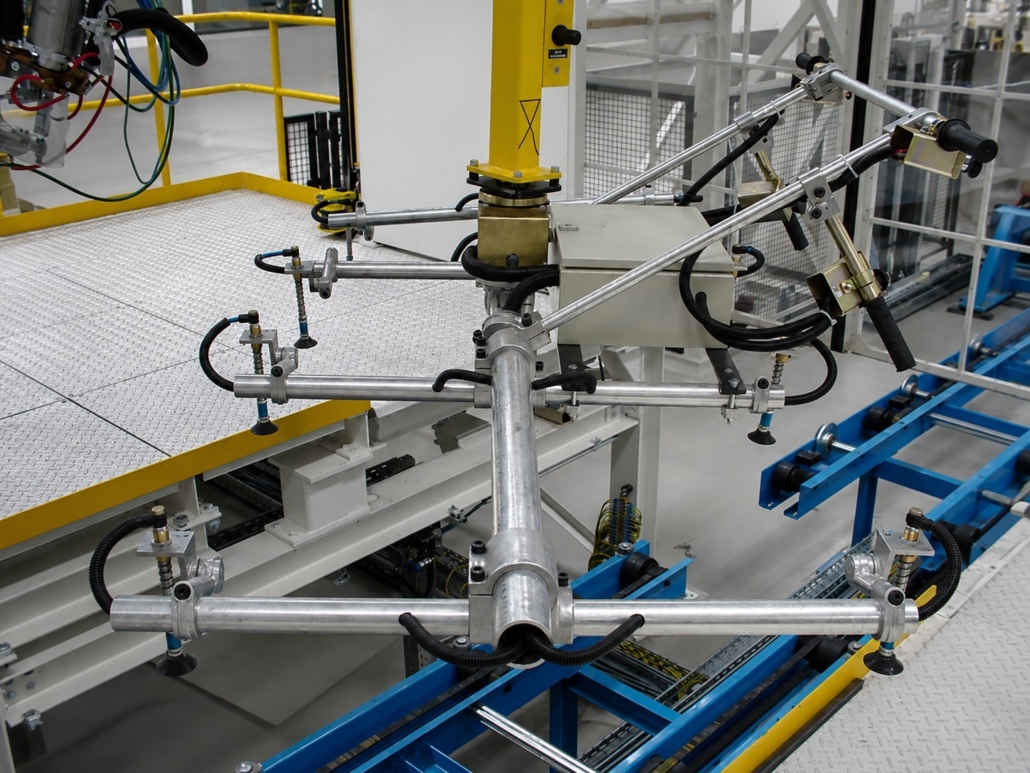

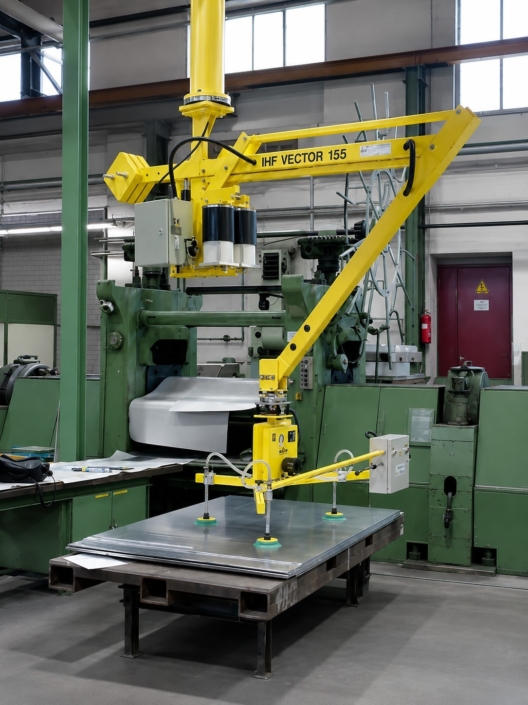

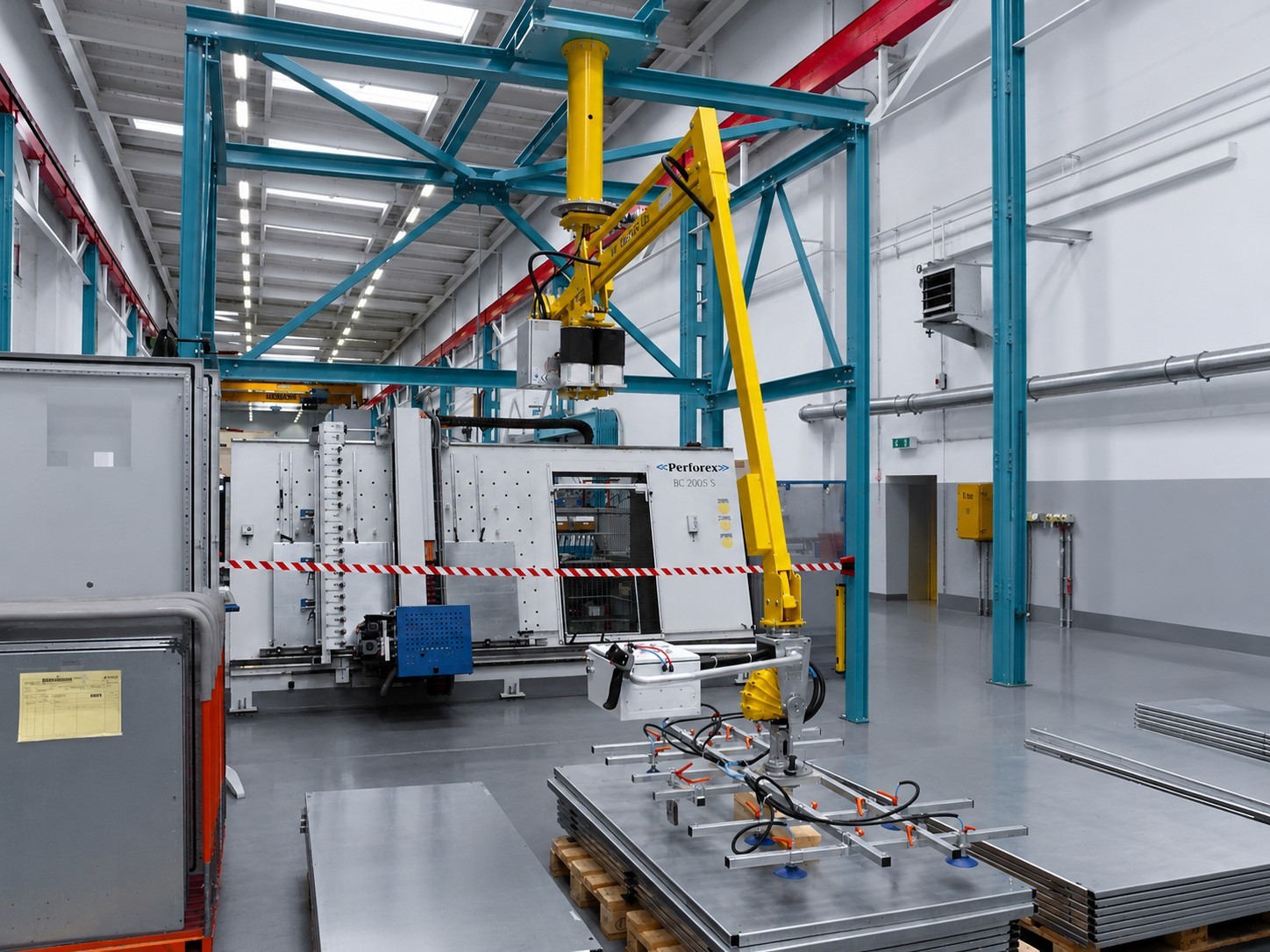

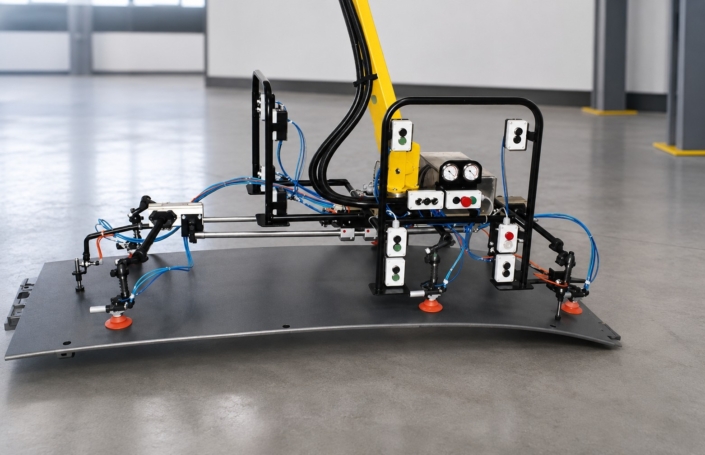

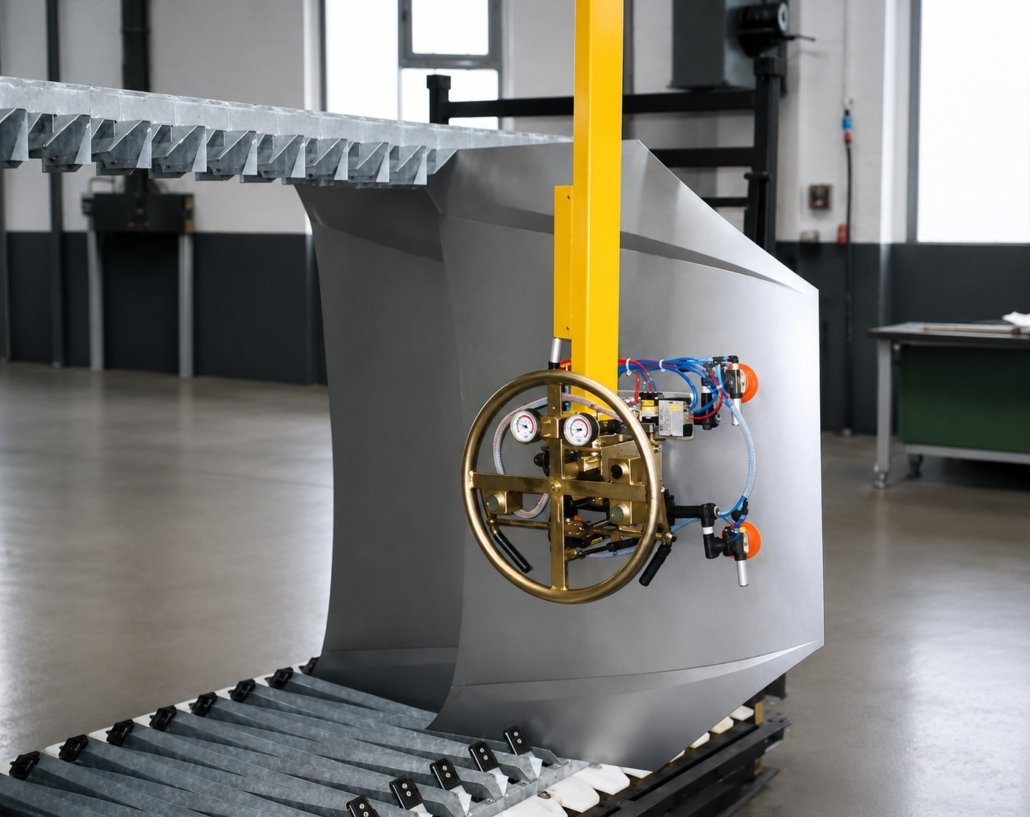

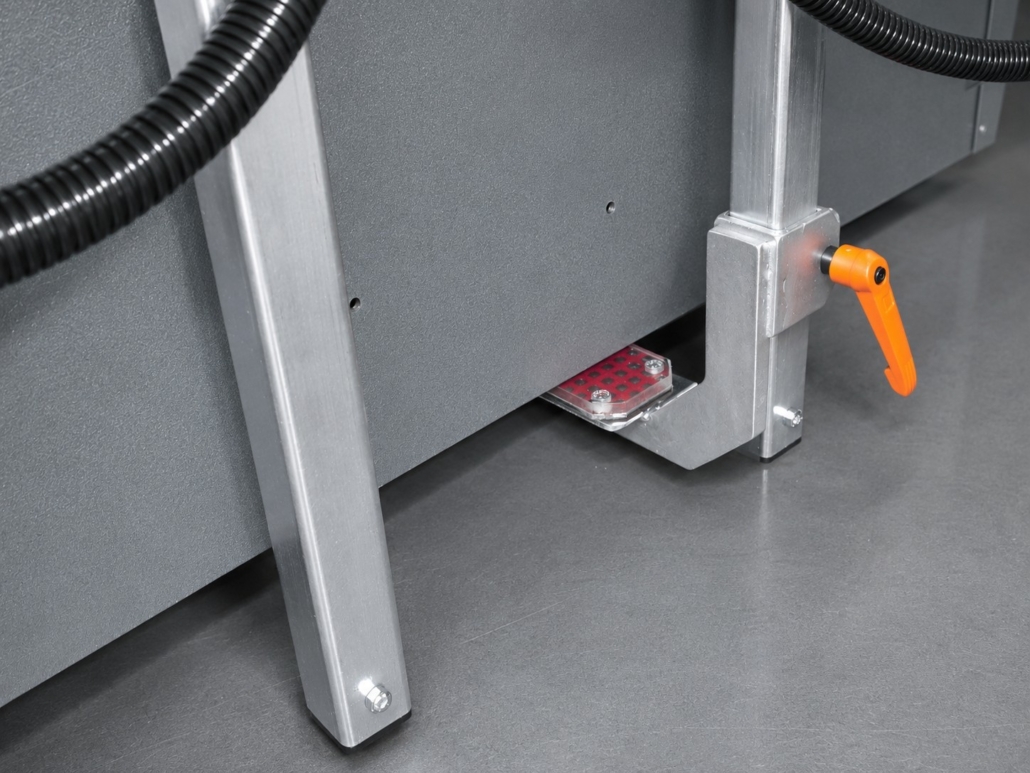

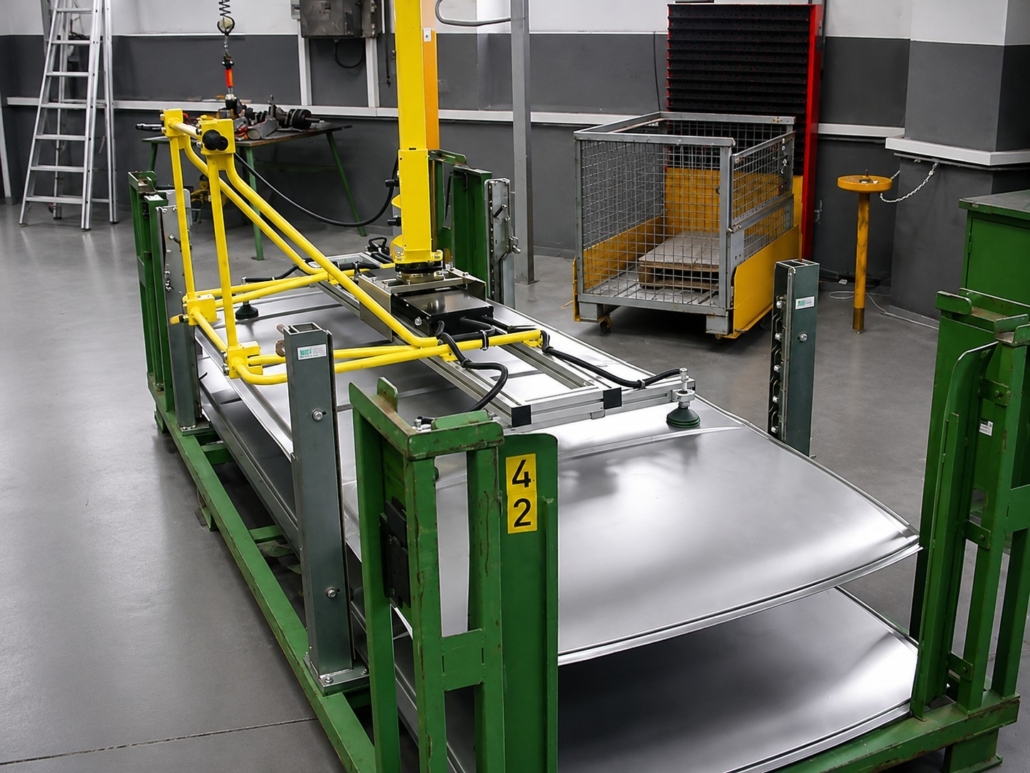

Die Galerie zeigt den vorgestellten Blechgreifer im Einsatz sowie weitere realisierte Lösungen zur sicheren Handhabung unterschiedlicher Stahlbleche.
Unsere Handhabungslösungen basieren auf einem modularen System aus Manipulatoren, Greifern und Verfahrsystemen. Je nach Anwendung und Anforderung kommen unterschiedliche Produkte und Systemvarianten zum Einsatz.
Auf unserer Produktübersichtsseite erhalten Sie einen Überblick über das gesamte Sortiment unserer Handhabungstechnik.
