Die elektrische Hubachse VECTOR linear E ist eine leistungsstarke Lösung zum präzisen Handling schwerer Lasten. Der elektrische Linearantrieb ermöglicht eine besonders feinfühlige Steuerung.
In Kombination mit einer X-Y-Krananlage entsteht ein großer Arbeitsbereich – optimal für Anwendungen in Maschinenbau, Logistik und Montageanlagen.
Maximale Tragfähigkeit bis 1.500 kg bei gleichzeitig hochpräziser, elektronisch gesteuerter Hubbewegung kennzeichnet die elektrische Hubsäule VECTOR linear E. Der integrierte Linearantrieb mit Getriebemotor ermöglicht exakte Positionierungen im Millimeterbereich, während die leichtgängige Krananlage einen groß dimensionierten, flexibel nutzbaren Arbeitsbereich erschließt.
Wie bei allen IHF Manipulatoren gewährleisten die pneumatisch gesteuerten Funktionen der Greifertechnik einen wartungsarmen Betrieb bei hoher Verfügbarkeit. Optional können zusätzliche Antriebe die Bewegungen innerhalb der Krananlage unterstützen.
Die technischen Details der elektrischen Hubachse zeigen Traglast und Hubweg unserer Serie VECTOR linear E. Je nach Anwendung im Maschinenbau oder in der industriellen Handhabungstechnik können abweichende Anforderungen projektspezifisch ausgelegt und konstruktiv umgesetzt werden.
| Tragfähigkeit | Hubhöhe | Momtente in Achse D | |
|---|---|---|---|
| VLE50 | 50 kg | 0,8 ▪️1,2 ▪️ 1,6 m | 250 Nm |
| VLE100 | 100 kg | 0,8 ▪️1,2 ▪️ 1,6 m | 500 Nm |
| VLE200 | 200 kg | 0,8 ▪️1,2 ▪️ 1,6 m | 500 Nm |
| VLE300 | 300 kg | 0,8 ▪️1,2 ▪️ 1,6 m | 1.000 Nm |
| VLE-Sonder | bis 1.500 kg | bis 2 m | 1.500 Nm |
| VECTOR linear E | VECTOR linear P | |
|---|---|---|
| Hohe Tragfähigkeit | 🟡🟡🟡 | 🟡🟡⚪ |
| Hubdynamik bei schweren Lasten | 🟡🟡🟡 | 🟡🟡⚪ |
| Robustere Technik | 🟡🟡⚪ | 🟡🟡🟡 |
| Individuelle Gestaltung | 🟡🟡⚪ | 🟡🟡🟡 |
| Intuitive Steuerung | 🟡🟡⚪ | 🟡🟡🟡 |
Besonders hohe Traglasten, maximale Positioniergenauigkeit und reproduzierbare Taktzeiten im Schwerlastbereich sind die Vorteile des VECTOR linear E.
Die elektrische Hubachse ermöglicht durch die Lineartechnik eine präzise, kontrollierte Kraftübertragung. Die Höhenverstellung erfolgt exakt steuerbar im Millimeterbereich und gewährleistet eine stabile, ruhige Lastführung.
Auch bei besonders schweren Lasten hält die elektrische Hubachse ihre Geschwindigkeit konstant und stellt sicher, dass im Serienbetrieb auch kurze Taktzeiten zuverlässig eingehalten werden.
Im Vergleich zur pneumatischen Hubachse bietet die elektrische Ausführung eine höhere Performance bei besonders schweren Lasten und kann auch dort eingesetzt werden, wo bauseitig keine pneumatische Druckluftversorgung vorhanden ist.
Der Manipulator VECTOR linear E basiert auf einem modularen System. Die einzelnen Komponenten können flexibel an unterschiedliche Handhabungsaufgaben und Anwendungen im Maschinenbau angepasst werden.
Das System der VECTOR-Serie lässt sich mit elektrischen, pneumatischen sowie mechanischen Baugruppen erweitern. Zubehör und Komponenten können individuell konfiguriert und an die Anforderungen der jeweiligen Anwendung angepasst werden.
Die elektrische Hubachse verfährt in der X-Achse direkt in der Kranbahn und ermöglicht eine lineare Erweiterung des Arbeitsbereichs entlang der Produktionslinie.
Das Leichtkransystem in X- und Y-Achse erweitert den Arbeitsbereich auf eine zweidimensionale Fläche im Schienenportal. Die elektrische Hubachse ist im gesamten Portal flexibel verfahrbar.
Eine Schleppleitung übernimmt die Energiezuführung und wird in separaten Kabelwagen entlang der Kranbahn geführt.
Die Kabel und Pneumatikschläuche werden in einer Energiekette geführt, die innerhalb speziell vorgesehener Energiewannen entlang der Kranbahn verlegt ist.
Das Verfahren in X-Richtung erfolgt über ein pneumatisch angedrücktes Reibrad. Der Antrieb ist an der Brücke montiert und erzeugt über einen Pneumatikzylinder den notwendigen Anpressdruck, der das Reibrad sicher an die Kranschiene presst.
Die Bewegung in Y-Richtung wird ebenfalls über ein pneumatisch angedrücktes Reibrad realisiert. Der Fahrantrieb sitzt am Deckenwagen und erzeugt über einen Zylinder den erforderlichen Anpressdruck, der das Reibrad gegen das Brückenprofil drückt.
Über pneumatische Bremsen kann die Hubsäule in allen Achsen sicher fixiert werden. Der notwendige pneumatische Druck wird über die Steuerung geregelt und gewährleistet eine sichere Parkposition.
Die Bedienung der Hubachse elektrisch wird anwendungsspezifisch ausgelegt und auf die jeweiligen Funktionen sowie die ergonomischen Anforderungen im Arbeitsbereich abgestimmt.
Steuerflasche mit Kabel zur Steuerung der Auf-/Ab-Bewegung der elektrischen Hubachse. Die Steuerflasche wird mit einer Halterung an der Bedieneinheit befestigt. Ein Not-Aus-Taster sorgt zusätzlich für Sicherheit im Betrieb.
Funksteuerung zur kabellosen Bedienung der elektrischen Hubachse. Die Steuerflasche wird ebenfalls über eine Halterung an der Bedieneinheit befestigt. Durch den kabellosen Betrieb wird eine 360° Drehung des Lastaufnahmemittels ermöglicht.
Als konstruktive Schnittstelle verbindet die Greifmittelaufnahme Unterarm, Bedieneinheit und Greifwerkzeug zu einer funktionalen Einheit. Je nach Anforderung kann sie mit beweglichen Verbindungen in mehreren Achsen ausgeführt werden und ermöglicht dadurch ein ergonomisches, präzises Handling von Werkstücken.
Die Lastaufnahmemittel werden kundenspezifisch an Werkstücke wie Fässer, Behälter oder spezifische Bauteile angepasst und auf die jeweilige Funktionsweise des Handhabungs-Manipulators ausgelegt. Die nachfolgende Auswahl zeigt typische Lösungen für unterschiedliche Hebezeuge im industriellen Umfeld.

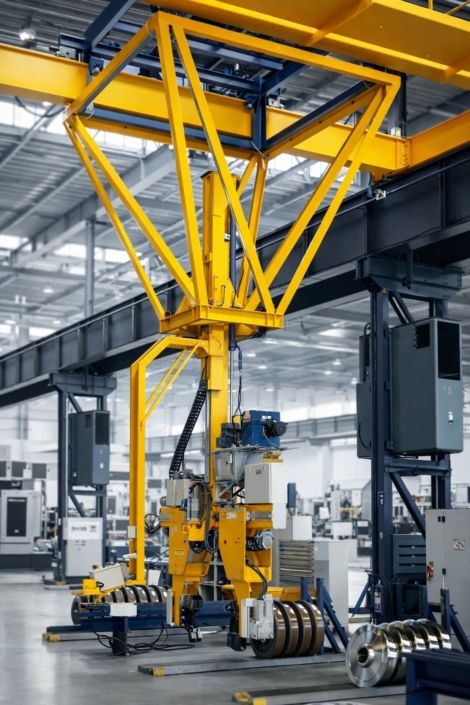

Die folgenden Beispiele zeigen den Einsatz der elektrischen Hubachse in unterschiedlichen industriellen Handhabungsanwendungen. Dargestellt sind praxisnahe Lösungen für das präzise Positionieren von Lasten mit kundenspezifischen Lastaufnahmemitteln im laufenden Produktionsprozess.
Was ist der Vorteil einer elektrischen Hubachse gegenüber einem normalen Kettenzug?
Die elektrische Hubachse verfügt über eine lineare Führung, die die Last während der gesamten Hubbewegung stabil führt. Dadurch können auch große Kippmomente, die beispielsweise durch auskragende Lastaufnahmemittel entstehen, sicher aufgenommen werden.
Für welche Lasten eignet sich eine elektrische Hubachse?
Elektrische Hubachsen werden typischerweise für schwere Bauteile eingesetzt. Je nach Ausführung können Lasten bis etwa 1.500 kg sicher aufgenommen, angehoben und präzise positioniert werden.
Welche Antriebe werden bei der elektrischen Hubachse eingesetzt?
Für die elektrische Hubachse werden industrielle Kettenzüge eingesetzt. Häufig kommen dabei Antriebe von Demag zum Einsatz, die sich durch hohe Zuverlässigkeit und robuste Bauweise auszeichnen.
Bei Bedarf können jedoch auch andere Kettenzugtypen integriert werden, beispielsweise wenn in einem Unternehmen bereits eine bestimmte Antriebstechnik eingesetzt wird.
Welche Vorteile bietet eine elektrische Hubachse gegenüber pneumatischen Systemen?
Der elektrische Antrieb ermöglicht eine sehr genaue Positionierung und konstante Hubgeschwindigkeiten bei sehr hohen Lasten.
Welche Lastaufnahmemittel können an einer elektrischen Hubachse eingesetzt werden?
Die Hubachse kann mit unterschiedlichen Lastaufnahmemitteln kombiniert werden, beispielsweise mechanischen Greifern, Vakuumhebern oder kundenspezifischen Sonderlösungen. Die Auslegung erfolgt dabei immer passend zum jeweiligen Werkstück und zur konkreten Handhabungsaufgabe.
Unsere Handhabungslösungen basieren auf einem modularen System aus Manipulatoren, Greifern und Verfahrsystemen. Je nach Anwendung und Anforderung kommen unterschiedliche Produkte und Systemvarianten zum Einsatz.
Auf unserer Produktübersichtsseite erhalten Sie einen Überblick über das gesamte Sortiment unserer Handhabungstechnik.
